FX系列可编程控制器的定时器(T)简介
来源:艾特贸易2017-06-04
简介PLC 中的定时器相当于继电器系统中的时间继电器,当定时器的线圈被驱动时,定时器以增计数方式对 PLC 内的时钟脉冲 (1ms 、 10ms 、 100ms) 进行累积,当计时的当前值与定时器的设定位

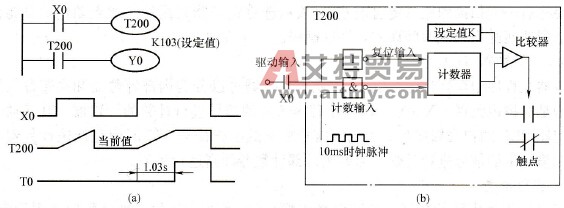

PLC中的定时器相当于继电器系统中的时间继电器,当定时器的线圈被驱动时,定时器以增计数方式对PLC内的时钟脉冲(1ms、10ms、100ms)进行累积,当计时的当前值与定时器的设定位相等时,其触点动作(动合触点闭合,动断触点断开);当定时器的线圈失电时,其触点立即复位。 定时器有个设定值寄存器(一个字长)、一个当前值寄存器(一个字长)和一个用来储存其输出触点状态的映像寄存器(占二进制的一位)。这3个存储单元使用同一个元件号。 FX系列PLC的定时器分为通用定时器和积算定时器。定时器的设定值可以用常数K来设定,也可以用数据寄存器(D)的内容来设定,例如外部数字开关输入的数据可以存入数据寄存器,作为定时器的设定值。 1.通用定时器 FX系列PLC的通用定时器最多可达246个,其编号T0~T245。其中: 100ms定时器:T0~T199,共200点;设定值:1~32767;定时范围:0.1~3276. 7s。 10ms定时器:T200~T245,共46点;设定值:1~32767;定时范围:0.01~327. 67s。 图4-9为通用定时器工作原理图。当输入X0接通时,定时器T200从0开始对10ms时钟脉冲进行累积计数,当计数值与设定值K103相等时,脉冲持续时间为103×0.01s=1. 03s,此时定时器的动合触点接通Y0。当X0断开后定时器复位,计数值变为0,其动合触点断开,Y0也随之断开。如果需要一个在定时器的线圈“通电”时就动作的瞬动触点,可以在定时器线圈的两端并联一个辅助继电器的线圈,再使用辅助继电器的触点。 图4-9 通用定时器工作原理图 通用定时器没有保持功能,在输入电路断开或停电时即复位。 2.积算定时器 积算定时器的编号为T246~T255。分别为: 1ms积算定时器:T246~T249,共4点;设定值:1~32767;定时范围:0.001~32. 767s。 100ms积算定时器:T250~T255,共6点;设定值:1~32767;定时范围:0.1~3276.7s。积算定时器具有计数累积的功能,在定时过程中如果定时器线圈OFF,或断电,积算定时器将保持当前的计数值(当前值),通电或定时器线圈ON后继续累积,只有将积算定时器复位,当前值才变为0。 图4 -10为积算定时器工作原理图。当X0接通时,T250当前值计数器开始累积100ms的时钟脉冲的个数。当X0经t0后断开,而T250尚未计数到设定值K345,其计数的当前值保留。当X0再次接通,T250从保留的当前值开始继续累积,经过t1时间,当前值达到K345时,定时器的触点动作,累积的时间为t0+t1 =0.1×345s=34. 5s。当复位输入X1接通时,定时器才复位,当前值变为0,其触点也随之复位。

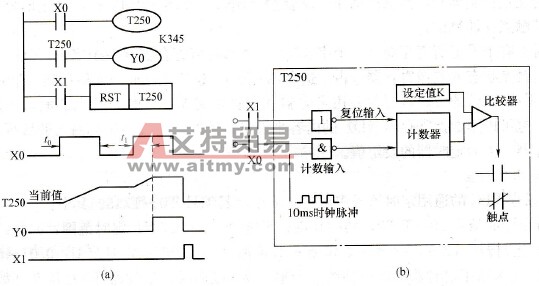

图4-10 积算定时器工作原理图 3.定时器触点的动作时序与准确级 定时器在其线圈被驱动后开始计时,达到设定值后,在执行第一个线圈指令时,输出触点动作。由于设定的时间不可能正好为扫描周期的整数倍,因此,实际定时器输出触点的动作可能要滞后一个扫描周期(定时误差)。故从选定定时器线圈到其触点动作,可能存在没能与扫描周期匹配而出现时间误差,即准确级。
