S7-300的模拟量输出模块

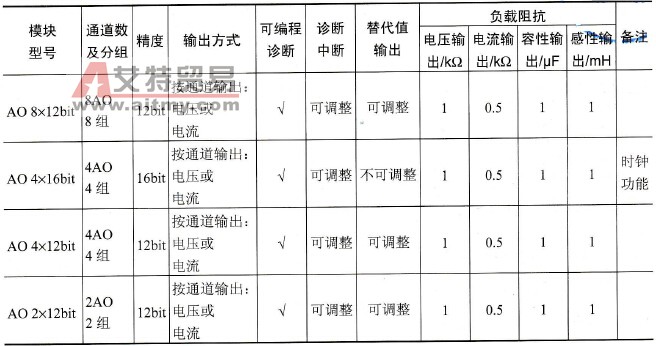

    SM332模拟量输出模块主要用于将S7-300 PLC的CPU传送给它的数字信号转换成模拟量信号（成比例的电流信号或者是电压信号），控制模拟量调节器或者执行机构。    其设计特性如下：    ◇ 分辨率12～15位：对于可变电压或者电流，可用参数化软件为每一个通道设置独    立的范围。    ◇ 中断能力：当发生错误时，模块将诊断和极限中断值传送到CPU中。    ◇ 诊断：模块可将大量的诊断信息传送给CPU。    ◇ 所有模块内部均设有光隔离器，主要组成部分是D/A转换器。    SM332模拟量输出模块有3个重要的时间：转换时间、循环时间、响应时间。    ◇ 转换时间：转换时间包括模块D/A转换时间和内部存储器传送数字化输出值的时    间，模拟量输出各通道的转换是按顺序进行的。    ◇ 循环时间：循环时间是指所有被激活模拟量输出通道的转换时间的总和。关闭未    使用的模拟量通道，可以减少循环时间。    ◇ 响应时间：从内部存储器中出现数字量输出值开始到模拟量输出达到规定值所用    时间的总和。它与负载特性有关，负载不同，响应时间也不一样。这是一个比较    重要的指标。    SM332有4种规格型号，各型号模块的主要技术参数如表2-9所示。    表2-9    SM332模拟量输出模块的技术参数
