FX系列可编程控制器特点

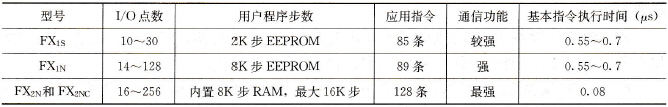

    FX系列可编程控制器的主要特点如下。    1．体积极小的微型可编程控制器    FX1s、FX1N和FX2N系列可编程控制器的高度为90mm，深度为75mm（FX1s和FX1N系列）和87mm（FX2N和FX2NC系列），FX1s-14M（14个I/O点的基本单元）的底部尺寸仅为90mm×60mm，相当于一张卡片大，很适合于在机电一体化产品中的使用。内置的DC 24V电源可用作输入回路的电源和传感器的电源。    2．先进美观的外部结构    三菱公司的FX系列可编程序控制器吸收了整体式和模块式可编程序控制器的优点，它的基本单元、扩展单元和扩展模块的高度和深度相同，但是宽度不同。它们不用基板，仅用扁平电缆连接，紧密拼装后组成一个整齐的长方体。    3．提供多种子系列供用户选用    FX1s、FX1N、FX2N和FX2NC的外观、高度、深度差不多．但是性能和价格有很大的差别（见表4-1）。    表4-1    FX1s、FX1N、FX2N和FX2NC的性能比较
    FX1s的功能简单实用，价格便宜，可用于小型开关量控制系统，最多30个I/O点，有通信功能；FX1N最多可配置128个I/O点，用于要求较高的中小型系统；FX2N的功能最强，可用于要求很高的系统；FX2NC的结构紧凑，基本单元有16点、32点、64点和96点4种，可以扩展到256点，有很强的通信功能。由于不同的系统可以选用不同的子系列，避免了功能的浪费，特别是避免了需要用硬件来实现的功能的浪费，使用户能用最少的投资来满足系统的要求。    4．灵活多变的系统配置    FX系列可编程控制器的系统配置灵活，用户除了可以选用不同的子系列外，还可以选用多种基本单元、扩展单元和扩展模块，组成不同I/O点数和不同功能的控制系统。各种不同的配置都可以得到很高的性价比。FX系列的硬件配置就像模块式可编程序控制器那样灵活，因为它的基本单元采用整体式结构，又具有比模块式可编程控制器更高的性价比。    功能扩展板可以安装在可编程控制器的基本单元内，这种功能扩展板的价格非常便宜。功能扩展板有以下几种：4点开关量输入板、2点开关量输出板、2路模拟量输入板、1路模拟量输出板，8点模拟量调整板、RS - 232C、RS - 485和RS - 422通信接口板。    微型显示模块FX1N -5 DM的价格便宜，可以直接安装在FX1s和FX1N上。它可以显示时钟的当前时间和错误信息，可以对定时器、计数器和数据寄存器等进行监视，对设定值进行修改。    FX系列还有许多特殊模块，例如模拟量输入／输出模块、热电阻／热电偶温度传感器用模拟量输入模块、温度调节模块、高速计数器模块、脉冲输出模块、定位控制器、可编程凸轮开关、CC - link系统主站模块、CC - link接口模块、MELSEC远程I/O连接主站模块、ASi主站模块、DeviceNet接口模块、RS - 232通信接口模块、RS - 232C适配器、RS - 485通信板适配器、RS - 232C／RS - 485转换接口等。    FX系列可编程控制器还有多种规格的数据存取单元，可以用来修改定时器、计数器的设定值和数据寄存器的数据，也可以用做监控装置：有的显示字符，有的可以显示画面。    5．功能强，使用方便    FX系列的体积虽小，却具有很强的功能。它内置高速计数器，有输入／输出刷新、中断、输入滤波时间调整、恒定扫描时间等功能。有高速计数器的专用比较指令。使用脉冲序列输出功能，可以直接控制步进电动机。脉冲宽度调制功能可以用于温度控制或照明灯的调光控制。它可以设置8位数字密码，以防止用户程序被误改写或盗用。FX系列的基本单元和扩展单元一般采用插接式的接线端子排，更换单元方便快捷。    FX1s和FX1N系列可编程控制器使用EEPROM，不需要定期更换锂电池，成为几乎不需要维护的电子控制装置；FX2N系列使用带电池后备的RAM。若采用可选的存储器扩充卡盒，FX2N的用户存储器容量可以扩充到16K步，可以选用RAM、EPROM和EEPROM存储器卡盒。    FX1s和FX1N系列可编程控制器有两个内置参数用的小电位器，FX2N和FX1N系列可以选用有8点模拟设定功能的功能扩展板，用螺钉旋具来调节设定值。    FX系列可编程控制器可以在线修改程序，可以用调制解调器和电话线实现远程监视和编程，元件注释可以存储在程序存储器中。
