FX系列可编程控制器的变址寄存器(V、Z)简介

    变地址寄存器V、Z和通用数据寄存器一样，是用于数值数据读、写的16位数据寄存器，它的功能是用于运算操作数地址或常数数值的修改。    根据V与Z的内容修改软元件地址号，称为软元件的变址。也可以修改常数数值，例如V0 =18时，则K20V0是指十进制常数K38 (20+18=38)。    进行32位数据运算时，要用指定的Z0～27和V0～V7组合修改运算操作数地址，即(V0，Z0)，(V1，Z1)，…，(V7，27)。如操作数D5V727，当V7=2，27 =5，则该操作数为D7D10，因为高16位为D(5+V7) =D(5+2) =D7，低16位为D(5+27) =D(5+5) =D10。    可以用变址寄存器进行变址的软元件有X、Y、M、S、P、T、C、K、H、KNX、KNY、KNM、KNS。但是，变址寄存器不能修改V与Z本身或KNX、KNY、KNM、KNS（指定位数元件）中的KN，例如K4M0Z0有效，而K4Z0M0无效，因为后者中的Z0用来改变K4。    图4-18是用变址寄存器改变输出软元件地址的例子，该程序仅用有限次数的指令就实现了将D10或D11中的内容所确定的脉冲量分别由Y20或Y21输出。切换输出软元件地址由X10的通／断确定。当X10闭合时，K0值送入Z0，X11闭合时，FNC57脉冲输出指令执行一次，将D10中脉冲以每秒1kHz的频率从Y20端输出；若X10断开，则K1值送人Z0，X11闭合时，FNC57脉冲输出指令执行一次，则D11中脉冲以每1kHz/s的频率从Y21输出。

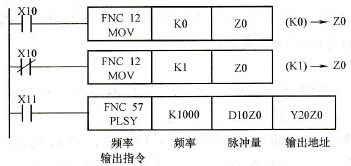

    图4-18    用变址寄存器改变输出软元件地址
