FX系列可编程控制器的中断指针(I)简介

    中断指针用于指定中断程序的起点。中断程序是从中断指针标号开始，到执行IRET指令时结束。中断指针有以下3种类型。    (1)输入中断用指针。输入中断用指针用于即时接收来自特定的输入地址号(X0～X5)的输入信号，它持续在线，不受PLC扫描周期的影响。该输入信号被触发产生时，执行该指针标识的中断子程序。    输入中断指针的地址编号为I00□(X0)、I10□(X1)、I20□(X2)、I30□(X3)、I40□(X4)、I50□(X5)，共6点，□为1时表示上升沿中断，为0时表示下降沿中断。只要将某中断指针地址编号标于程序中的某条语句前，相应中断发生后，程序即跳到该语句向下执行。例如，指针I100，表示输入X1从ON→OFF变化时，执行标号I100以后的中断程序，并由IRET指令结束该中断程序。    (2)定时器中断用指针。程序每隔特定的循环时间(10～99ms)，会执行以定时器中断用指针指定的中断子程序。定时器中断用指针的地址编号为I6□□、I7□□、I8□□，共3点，□□为10～99ms的中断时间。例如，1720表示每隔20ms执行一次标号I720后面的中断程序，并由IRET指令结束该中断程序。    (3)高速计数器中断用指针。根据PLC内部的高速计数器的比较结果执行中断子程序时，使用此指针，其地址编号为I010、I020、I030、I040、I050、I060共6点。例如，图4-21表示当高速计数器C252的当前值为2000时，执行标号I020后面的中断程序。执行完中断程序后（即执行IRET指令后），返回到发生中断时的原程序位置。

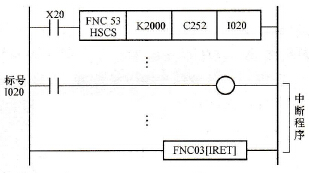

    图4-21    高速计数器中断指针的用法
