STEP7的编程工具

    单击站点中的程序块进入编程界面。在STEP7中集成了3种编程语言，即梯形图 (LAD)、语句表(STL)和功能块图(FBD)。大部分梯形图程序和功能块图程序可以相互转换。使用梯形图或功能块图编辑程序时，可以从指令库中将指令直接拖放到程序中使用，调试也比较直观；但其缺点是占用CPU存储器的空间比较大。存储器的大小决定CPU的价格，同时指令的多少也影响CPU的扫描时间。    使用语句表编辑程序，不会出现一些与控制无关的指令，对于复杂的程序可以使用地址指针的方式间接寻址，占用CPU存储器的空间也比较小，减少了CPU的扫描时间。    在一些复杂项目中大多使用语句表编程方式，但是语句表程序需要牢记指令，不能使用拖放的方法将指令添加到程序中，调试不够直观，复杂程序需要使用断点调试。    下面使用3种语言编写相同控制功能的程序，如在I0.1位为高电位时，将变量IW10加上变量IW12的结果赋给变量MW2，将MW2中的值传送给输出变量QW4中，最后将Q0.2置位。具体程序如图6-2所示。

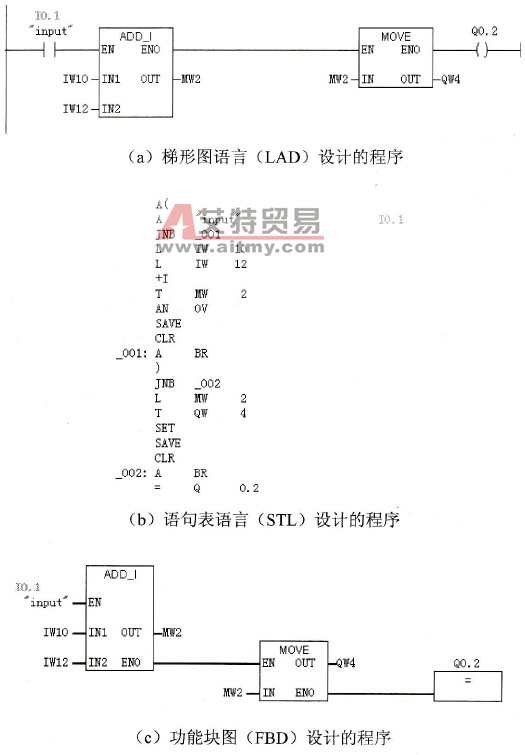

    图6-2    利用3种编程语言设计的具有相同功能的程序
