STEP7的“时刻中断”选项卡

    “时刻中断”选项卡如图6-31所示。在该选项卡中列出了可以用于该中断的OB块编号，具体在这个中断中可以使用多少OB块则与CPU的类型有着密切的关系。如图6-31所示，在S7-300下的CPU314仅仅只有OB10可以使用。此外，用户可以设置组织块响应的优先级。每个组织块在执行前必须选中“激活”复选框。在“执行”下拉列表框中，有“不执行”、“执行一次”和“每分钟”、“每小时”、“每天”等不同的执行周期可供选择。在后面的具体时间设置项目中，需要设定该时刻中断响应的具体时刻。    如本例中选择“每分钟”，后面的当日时间设定为“00：01”，则如果系统连续运行，每一天在“00：01”时刻都会执行该时刻中断一次。

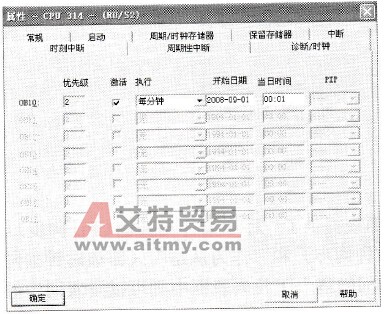

    图6-31    “时刻中断”选项卡
