STEP7的“中断”选项卡

    “中断”选项卡如图6-30所示，其中涉及到硬件中断、时间延迟中断、DPV1中断及异步错误中断。每一种中断都是依靠相应的组织块的调用执行来实现的，在该选项卡中可以设置各个组织块执行的优先级，还可以设置过程映像区。

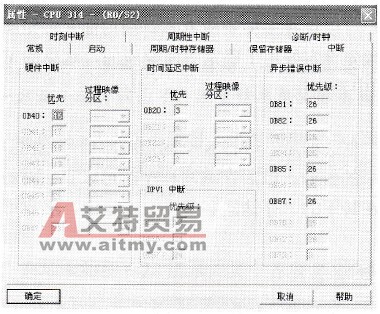

    图6-30    “中断”选项卡    (1)硬件中断    与硬件中断响应有关的组织块是OB40～OB47，在S7-300系统中只能调用OB40组织块；组织块的调用都是依靠I/O接口信号或者其他硬件模块的信号来触发执行的。在I/O模块的设置中，可以配置具体哪一个I/O信号去驱动相应的OB块执行。    组织块后面有优先级的设置，如果某个中断十分紧急，可以将其对应的OB块后的优先级设置得高一些；当然，如果某个中断不需要响应，则可将相应的组织块的优先级设置为0。    在每个组织块后面的“过程映像分区”下拉列表框中，用户都可以选择需要更新的过程映像区，这样在OB块执行时，这个区域就得以复位和更新。    (2)时间延迟中断    当需要中断时，先延迟设定的时间，然后再响应该中断；每个中断的响应需要用户自己定义。至于组织块后面的优先级、过程映像分区的设置与前面的硬件中断一致，在此不再赘述。具体有多少组织块、哪些编号的组织块可以参与时间延迟中断，视CPU类型而定。    (3) DPV1中断和异步错误中断    在这两种中断的设置过程中，用户只能改变每个中断的优先级。
