STEP7的“保留存储器”选项卡

    “保留存储器”选项卡如图6-29所示，主要用于设置在CPU掉电后系统可以继续保留存储区的范围。

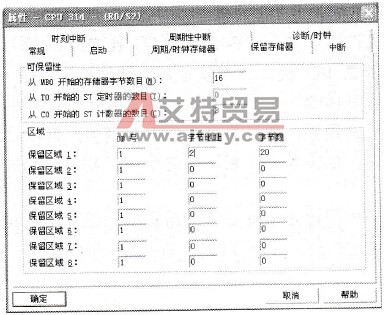

    图6-29    “保留存储器”选项卡    在“可保留性”栏中，用户可以设置标志位、计数器、定时器3个存储区在CPU掉电后的可保留范围；它们都是从编号0开始的。如标志位区域，用字节作为存储器的大小单位，在“从MB0开始的存储器字节数目”文本框中输入16，则表示在CPU掉电后，MB0～MB15这16个字节都能保持原来的数据状态；而没有设置的区域，如MB20，就会在CPU再次启动时被复位。计数器和定时器区域的设置也是同样的功效。    在“区域”栏中，用户可以设置数据块在CPU掉电后可保留的区域。例如，在“保留区域1”中的“DB号”文本框中输入数据块编号1，即数据块DB1，在“字节地址”输入2，在“字节数”中输入20，就表示数据块DB1在CPU掉电后，从第三个字节到第二十二个字节都能得到保留。
