STEP7的“周期／时钟存储器”选项卡

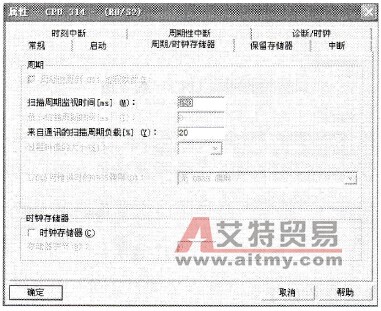

    “周期／时钟存储器”选项卡如图6-28所示，其中各项含义介绍如下。
    图6-28    “周期／时钟存储器”选项卡    (1)周期    ◇ 周期性更新081过程映像：用于决定在CPU的每个扫描周期内是否都要更新I/O的过程映像区。该项不适用于S7-300系统。    ◇ 扫描周期监视时间：用于设定程序在周期执行时的监控时间。如果一个周期超过了这个时间，系统自动进入停机状态。影响周期时间长短的因素很多，比如通信处理、程序的多次循环执行等，都会增加该时间，因此用户要根据具体的程序设计状况来决定其长短。    ◇ 最小扫描周期时间：该项只适用于S7-400系统。例如，在某一型号CPU中设置了最小扫描周期时间，然而有的执行过程相当简单，CPU根本不需要这么长的时间，但是具体的实际设备却需要较长的时间，这时为了确保整个运行环境的协调，    必须强制要求达到这个最小的周期时间后才能够转入下一个周期。    ◇ 来自通讯的扫描周期负载：用于设定在一个周期中执行通信功能的时间占整个周期时间的百分比，用户可以根据设备相互间的通信状况来决策。    ◇ 过程映像的大小：该项仅适用于S7-400系统，用于决定输入过程映像区和输出过程映像区的大小。    ◇ I/O访问错误时的0885调用：用于决定在访问I/O模块出错时的反应。在该下拉列表框中，用户可以选择多种响应方式。在前面介绍组织块的时候，曾提及有的组织块是系统预先设定好用于确定中断响应的，这里的OB85就是一个口向应访问I/O模块出错的中断调用。    (2)时钟存储器    选中“时钟存储器”复选框后，可将8个固定频率信号输出到标志位的一个字节中，字节每一位代表一种频率的信号；以后在编写程序时可以直接对标志位进行调用，并用来生成一定频率的信号。在其下的“存储器字节”文本框中，用户可以输入用于存储这8个固定频率信号的字节数。
