STEP7的“常规”选项卡

    如图6-24所示，在该选项卡中可以查看该CPU模块的一些简短描述、订货号；同时还可以修改CPU名称、设置CPU的联网情况及修改网络性质。    单击图6-24所示的窗口“接口”栏中的“属性”按钮，打开如图6-25所示的MPI接口属性窗口。    选择“参数”选项卡，在其中的“地址”下拉列表框可以选择MPI子网络地址；在“子网”列表框中如果选择“未连网”，然后单击“确定”按钮，即可设置该CPU模块没有联网；如果选择MPI，然后单击“确定”按钮，则设置该PLC连接到MPI子网络中；在MPI网络后面跟着的187.5KbiUs即为传输速率。在此选中MPI网络，单击右边的“属性”按钮，打开如图6-26所示的窗口，在其中的“网络设置”选项卡下可以修改传输速率，在“常规”选项卡下可以修改子网的ID号。

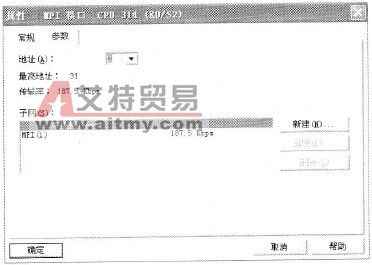

    图6-25    MPI接口属性

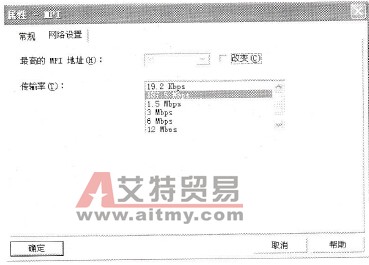

    图6-26    网络设置
