西门子S7-300/400 PLC的模拟量输出模块

    模拟量输出模块的属性设置窗口如图6-36所示。与模拟量输入模块属性设置窗口类似，在该窗口中同样有3个选项卡。其中，“常规”、“地址”选项卡的内容与模拟量输入模块属性设置窗口中的相应部分类似，设置方法相同，在此不再赘述；下面重点介绍“输出”选项卡（如图6-36所示）的具体设置。

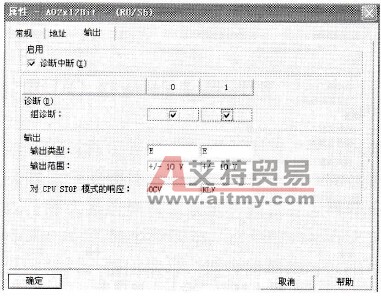

    图6-36    模拟量输出模块属性设置窗口    在“启用”栏中，如果选中“诊断中断”复选框，在出现监控故障时CPU会调用OB82进行中断处理。    与模拟量输入模块一样，在模拟量输出模块中也有不同的多个通道供用户选择，本例中选择了0号和1号两个通道。    每个通道输出信号的类型可以进行设置。在“输出”栏中，同样存在“输出类型”和“输出范围”两个设置选项。在“输出类型”中，可供用户选择的有电流信号和电压信号，而没有电阻信号和热电偶信号；每一种信号的输出大小是受限制的。本例中设置两个通道均输出电压信号，并且输出的电压信号在-10V～+10V的范围内，超过该范围的信号将不能输出。    在“对CPU STOP模式的响应”栏中，可以设置当CPU处于停止状态时输出模块运行何种模式。一般提供了两种输出响应模式，分别介绍如下。    ◇ OCV模式：当CPU处于停止状态时，输出模块不输出任何的电压、电流信号。    ◇ KLV模式：当CPU处于停止状态时，输出模块继续保持上一次的输出信号。    这两种模式可以根据具体应用中信号的需要进行选择，每个通道可以设置不同的响应模式。
