STEP7的主机架中CPU属性设置

    在硬件配置中选定CPU模块后，系统会自动对CPU模块的一些参数属性进行设置；用户也可根据实际情况进行个性化设置，以更好地匹配需要解决的实际问题。    S7-400的CPU模块是在S7-300 CPU模块的基础上进行性能的扩展，这里以基础的S7-300CPU模块的参数设置为例进行介绍。    进入CPU属性窗口有两种方法：    ◇ 在SIMATIC Manager窗口中的左边结构目录下选择CPU模块，单击鼠标右键，在弹出的快捷菜单中选择“对象属性”命令，即可打开CPU属性设置窗口。但是以这种方式打开的属性窗口属于只读形式的，用户不能修改其信息。    ◇ 在硬件配置窗口中，在机架上双击CPU模块或右击，在弹出的快捷菜单中选择“对象属性”命令，即可打开如图6-24所示的CPU属性设置窗口。以这种方式打开的属性窗口，用户可以从中进行CPU性能参数的修改、设置。

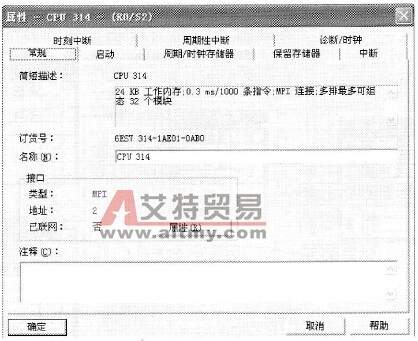

    图6-24    CPU属性设置窗口    提示：第一种方式打开的只是CPU属性的查看窗口，不能进行具体的设置；第二种方式打开的才是设置窗口。这也很好地解释了SIMATIC Manager窗口的管理功能。    在图6-24所示的CPU属性设置窗口中包括“常规”、“启动”、“周期／时钟存储器”、“保留存储器”、“中断”、“时刻中断”、“周期性中断”及“诊断／时钟”等8个选项卡。
