STEP7的“诊断/时钟”选项卡

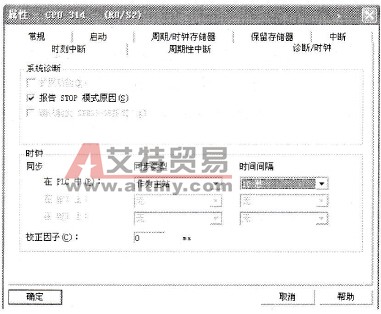

    “诊断/时钟”选项卡如图6-33所示，主要分为“系统诊断”和“时钟”两大部分。
    图6-33    “诊断/时钟”选项卡    (1)系统诊断    “系统诊断”栏中各项含义介绍如下。    ◇ 扩展功能：该功能只适用于V3.1以下的版本，因此在这里不能使用。    ◇ 报告STOP模式原因：选中该复选框，CPU在转入到STOP模式时，CPU模块会将停止的原因传输到显示设备上，同时将停止原因存储到诊断缓冲区中。    ◇ 确认触发SFB33～35报告：只有当CPU用于PCS7时该项才有效。选中该复选框，SFB33～35只有当确定上一个信号传输完毕时，才报告另一个信号开始传输。    (2)时钟    “时钟”栏中各项含义介绍如下。    ◇ 同步：在“同步类型”下拉列表框中，系统提供了“无”（即不与其他CPU同步）、 “作为主站”（即让其他时钟与该时钟同步）和“作为从站”（即该时钟去同步其他时钟）3种同步类型。在“时间间隔”下拉列表框中则可以设置同步的时间。    ◇ 校正因子：CPU时钟在24h的运行中难免会出现误差，比如慢了几秒，而该项就是用于修正CPU时钟的这种误差。如CPU时钟在24h中慢了Ss，则在“校正因子”文本框中输入+5000；相反，如果是快了5s，则输入-5000。
