STEP7的硬件配置

    在前面介绍项目的建立过程中曾提到硬件的配置，同时通过一个CPU模块的配置实例说明了硬件配置的方法以及配置的重要性，然而在一个PLC系统中远不止CPU这样一个模块，还有电源模块、接口模块和信号模块等。下面就来分析一下如何配置这些模块。    图6-20中的表格即为实际中的机架，用于统一管理PLC系统的硬件信息。各个位置放置的模块情况如下：    ◇ 第一行放置电源模块，但是电源模块一般不进行配置，所以为空。    ◇ 第二行放置CPU模块，这个模块不能缺少，所以第二行不能为空。    ◇ 第三行放置接口模块，接口模块一般用作不同机架之间的连接接口。例如，在PLC    系统中选定一个机架为主机架，且每个系统中只能有一个主机架；然后选择1～3    个扩展机架，此时就可以将接口模块作为主机架和扩展机架的通信接口。当系    统中只有一个机架时，可以不配置接口模块，但是必须将这个配置位置预留出来。    ◇ 其他行分别放置信号模块、功能模块、模拟量数字量输入／输出模块等，每个模块    具体放置的位置不是固定的，只是相邻行之间不能有空格。    在硬件配置窗口的硬件目录中列出了若干个子选项，其中常用模块的含义如图6-22所示。

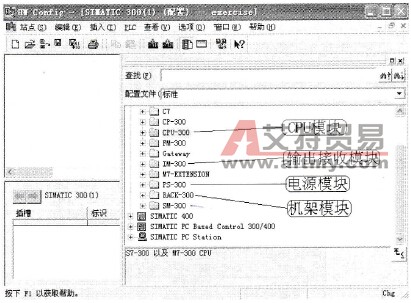

    图6-22    常用模块介绍    ◇ 机架模块：即前面介绍的管理硬件的表格，它可以创建主机架，同样在一个主机    架下面还可以创建1～3个扩展机架。    ◇ 电源模块：不论是主机架还是扩展机架，在一个独立的机架上必须配备一个电源。    有多种型号的电源可供选择。该模块只能放在机架的第一行。    ◇ CPU模块：这是PLC系统的核心，该模块必须存在；当存在主机架和扩展机架时，    CPU模块只能存在于主机架中，扩展机架中是不能放置CPU模块的。    ◇ 输出接收模块：该模块是主机架与扩展机架连接通信的接口，有多种型号的模块    可供选择，但是有着严格的配对使用要求。    在硬件配置时，将与实际设备相一致的一些硬件信息直接拖放到机架上的许可位置即可。
