S7-PLCSIM软件的模拟PLC设置技术方法

    在SIAMTIC Manager窗口中，通过选择“选项”菜单中的“模块仿真”命令或者单击按钮，打开S7-PLCSIM设置窗口，如图8-5所示。    在该窗口中有3个选项供用户选择。选择Open project from a file选项，用户可以打开一个已经配置好的仿真“*．plc”文件进行仿真模拟；选择selec CPU access node选项，用户可以创建一个新的“*．plc”仿真文件；Display open project options on startup选项用于决定在打开如图8-5所示窗口时是否出现这3个选项的小窗口。

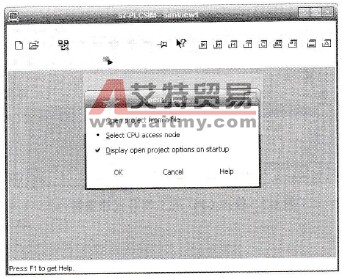

    图8-5    S7-PLCSIM设置窗口    对于初次使用的用户，应选择新建一个“*．plc”仿真文件（即选择selec CPU access node选项）。单击OK按钮，出现如图8-6所示的窗口。在这个窗口中，用户可以选择需要模拟仿真的项目，同时需要选择模拟PLC的CPU用何种子网络进行连接通信。本例中选择MPI子网络的形式进行连接通信。    选择好CPU的连接形式后，出现如图8-7所示的窗口。其中显示出一个CPU的小窗口，即为模拟PLC的CPU。在这里可以设置CPU的工作方式：RUN-P、RUN和STOP。    除此之外，还有几个标示CPU工作状态的指示灯。    ◇ SF：表示系统报警。    ◇ DP：表示总线或远程模块报警。    ◇ DC：表示CPU有直流24V供给。    ◇ RUN：表示系统正在运行。    ◇ STOP:表示系统处于停止状态。

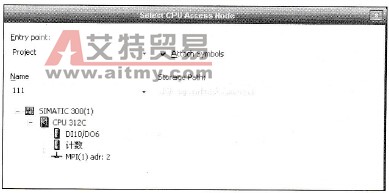

    图8-6    选择模拟PLC的CPU的连接形式    在这个窗口中，用户需要选择PLC→POWER ON，表示打开仿真PLC的电源；还需要选择Execute- Scan Mode，将其设置为Continuous Scan，表示选择连续扫描的方式（可以通过第3章介绍的PLC工作原理进行理解）。设置完这些信息后，选择保存文件（后缀名为“.plc”）。

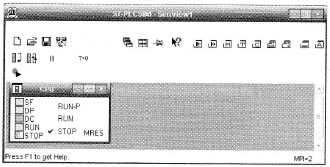

    图8-7    模拟CPU的工作方式决策窗口
