S7-PLCSIM的具体安装技术方法

    插入含有S7-PLCSIM软件的光盘，系统会自动运行安装程序；如果没有自动运行，可以打开光盘，双击其中的SETUP.EXE文件图标进入安装程序。    进入安装程序后，首先是选择安装过程中的指导语言，然后单击Next按钮。    打开选择安装内容的窗口，如图8-1所示。一般说来有两个程序可供用户选择：其一为S7-PLCSIM软件，这个是用户必须选择的；另一个为Automation License Manager，在安装STEP7软件的过程中用户就安装了这个软件，它主要用来管理STEP7和S7-PLCSIM软件的密钥。在这个窗口中用户还可以根据自己的需求设置安装的位置。设置完毕后单击Next按钮。    在安装的过程中，安装程序会提示用户是否在安装过程中传输软件的密钥，如图8-2所示。用户可以选择在安装过程中传输密钥，也可以选择在安装S7-PLCSIM软件完毕后再利用Automation License Manager传输密钥。只有传输了正确的密钥，S7-PLCSIM软件才能够运行。

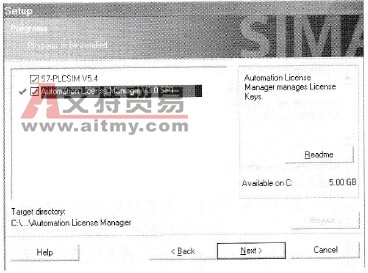

    图8-1    选择安装软件窗口

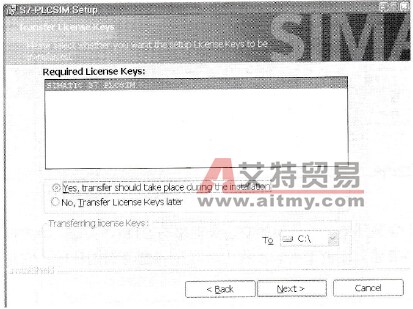

    图8-2    决策密钥传输时间窗口    如果用户选择在安装过程中传输密钥，安装的后续步骤中会出现如图8-3所示的窗口。在这里用户可以通过两条路径将密钥成功传输：    ◇ 如果用户的安装光盘中有密钥，或者密钥在一些移动存储器中，可以选择通过Removable media( e.g.floppy disk, USB memory stick)传输。    ◇ 如果用户没有安装密钥，则可以选择A network computer方式，通过临近工作组    中的计算机找到密钥，进而成功传输。    如果用户选择安装S7-PLCSIM软件完成后再传送密钥，可以通过Automation LicenseManager实现。    打开该软件，找到密钥的存储位置，将密钥正确传送到系统中并安装即可，最后得到如图8-4所示的窗口，从中可以看到STEP7和S7-PLCSIM软件的密钥安装成功。

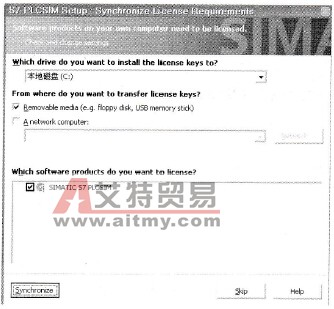

    图8-3    传输密钥窗口

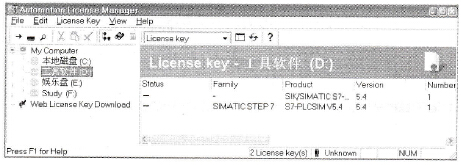

    图8-4    通过Automation License Manager传送密钥    除了以上几个安装环节外，其他的安装步骤都与STEP7类似，按照向导提示一步步操作即可，在此不再赘述。在整个安装过程中，一定注意密钥的传输，它是软件能正常运行的前提。
