MPI网络的部件

    连接MPI网络时经常用到两个网络部件：网络插头和网络中继器。网络插头是用来连接节点的MPI接口与网络电缆的连接器，例如一个编程设备(PG)需要连接至0网络中，它自身带有接口，那么就需要网络插头连接PG的接口和网络电缆；而网络中继器是用来扩大两个节点之间的距离。    在MPI网络中，节点之间的距离是有限制的，首节点和末节点之间最长距离仅仅为50m，这个距离在实际应用中往往达不到要求，那么就需要一个增大节点之间距离的部件，以满足那些要求较大区域的信号传输或分散控制的系统，这个部件就是网络中继器。采用两个网络中继器，就可以将两个节点之间的距离增大到1000m，但是在中继器两个节点之间不能再有其他的节点。中继器在网络形成中的位置如图7-15所示。

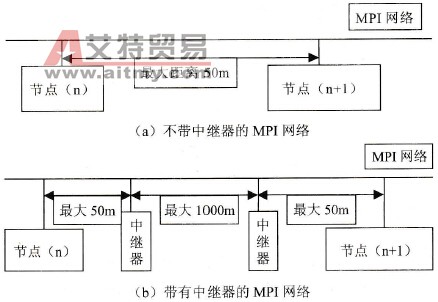

    图7-15    中继器在MPI网络中的位置
