AS-i子网络的组建原理分析

    AS-i网络仍然采用主从式的结构，但与PROFIBUS网络中的主从结构有着较大的区别。    ◇ 主站类型不同。    在PROFIBUS网络中，主站一般为S7站点或者PG/PC机等，而AS-i网络的主站一般不直接为S7站点，而是站点驱动下的一些具有输出输入功能的模块，比如CP 343-2、CP142-2等。    ◇ 通信协议等不同。    通过前面的介绍，我们了解到组建一个AS-i网络涉及到物理部件、主站和从站类型等。据此作出如图7-18所示的AS-i网络示意图。

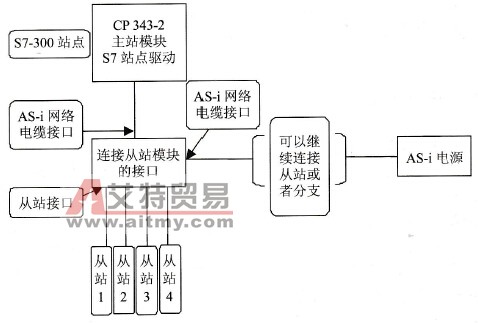

    图7-18    AS-i网络连接示意图    在图7-8中，AS-i网络的主站是由S7站点驱动的一些模块，并由此模块引出网络的电缆，进而连接从站的接口模块，以便接入传感器、执行器等从站。整个网络可以连接多个从站，并且网络电缆还可以进行分支连接；AS-i网络必须配备电源，并将电源接入电缆中。
