FX-20P-E编程器的编程操作概述

    无论是联机方式还是脱机方式，FX-20P-E编程器的基本操作方式是相同的。其操作步骤都按下面的过程进行：操作前的准备、工作方式选择、编程、监控、结束，如图8-3所示。具体说明如下。
    图8-3    编程操作步骤    操作准备：用专用电缆将编程器与PLC相连接。如图8-4所示，打开PLC主机上面的插座盖板，用电缆把主机和编程器连接起来，为编程器做准备。简易编程器本身不带电源，由主机PLC供电。    FX - 20P -E和PLC直接相连，其编程器对PLC用户程序存储器进行直接操作。在写入程序时，若PLC内未装EEPROM卡盒，程序就写入PLC内部的RAM；若PLC装有EEPROM卡盒，则程序就写入了该程序卡盒。    工作方式选择：接通电源后，通过光标进行联机或脱机选择。FX 20P -E型编程器上电后，其液晶屏上显示的内容如图8-5所示。    其中闪烁符号“█”指明编程器目前所处的工作方式。用或键将“█”移动到要选的方式上，然后再按键，就进入所选定的编程方式。    按键，进行工作方式选择的操作。此时，液晶屏幕所显示的内容如图8-6所示。

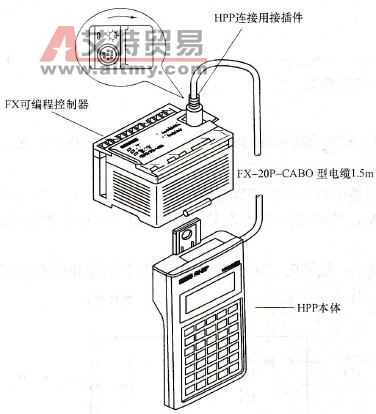

    图8-4    FX PLC与编程器的连接
    图8-5    通电显示画面
    图8-6    工作方式选择    在联机编程方式下，可供选择的工作方式共有七种。    (1) onGINE MODE（脱机方式）：进入脱机编程方式。    (2) PROGRAM CHECK：程序检查，若没有错误显示“NO ERROR”（没有错误）；若有错，显示指令的步骤指令序号及出错代码。    (3) DATA TARNSFER:数据选择，若PLC内安装有储存器卡盒，在PLC的RAM和外装的存储器之间进行程序和参数的传送。反之则显示“NO MEM CASSETTE”（没有存储器卡盒），不进行传送。    (4) PARAMETER：对PLC的用户程序存储器容量进行设置，还可以对各种具有断电保持功能的编程元件的范围以及文件寄存器的数量进行设置。    (5) XYM.、NO.、CONV.：修改X、Y、M的元件号。    (6) BUZZER LEVEL：蜂鸣器的音量调节。    (7) LATCH CLEAR:复位有断电保护功能的编程元件。    编程：编程前先进行清零，即将PLC内部用户程序全部清除（在指定方位内成批写入NOP指令），然后用键盘编程。    监控：监视元件的动作状态，对指定元件强制ON／OFF及常数修改。
