FX2N的简易编程器简介

    简单编译器具有体积小、重量轻、价格低等特点，广泛用于小型PLC的用户编制程序、现场调试和监控。    FX - 20P -E简易编程器是FX系列PLC的一种通用编程器，可以用于FX2、FX2c、FX0以及FX2N、FX2NC、FX1s、FX1N、FX3UC等型号PLC，也可以通过FX - 20P - FKIT转换器用于早期的F1和F2系列PLC。    FX - 20P -E和一般编程器一样，有在线编程和离线编程两种方式。在线编程也叫联机编程，编程器和PLC直接相连，并对PLC用户存储器进行直接操作。在写入程序时，若未装EEPROM卡盒时，程序就会写入PLC内部的RAM;若装有EEPROM卡盒时，则程序就写入该盒。离线编程也叫脱机编程，编制的程序先写入内部RAM，再成批地传人到PLC内部的存储器；也可以在编译器和ROM之间进行程序传递。    FX - 20P -E简易编程器由液晶显示屏（16字符×4行、带后照明）、ROM写入器接口、存储器卡盒的接口以及由功能键、指令键、元件符号键和数字键等5×7键组成的面板键盘部分组成。    图8-1是FX - 20P -E简易编程器的操作面板。面板上方是一16×4个字符的液晶显示器，它的下面共有35个键，最上面一行和最右边一列为11个功能键，其余的24个键为指令键和数字键。根据PLC主机型号选用相应的连接电缆，根据不同编程方式需要还可以选用ROM写入器、存储器卡盒等其他模块。编译器右侧面有一个插座，使用FX - 20P -CAB电缆与PLC主机连接。    编程器的面板键盘上共有35个键，各键的作用说明如下：

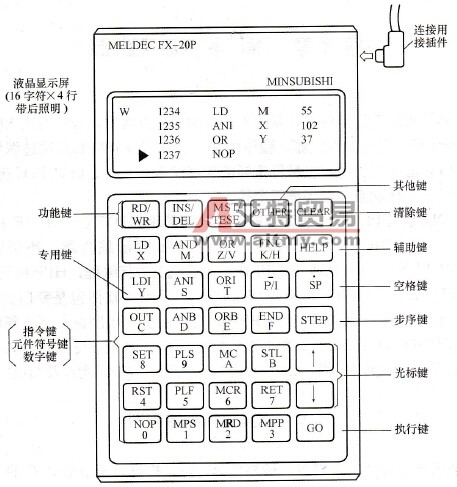

    图8-1    FX- 20P -E简易编程器的操作面板    1．方式选择键    ：读入／写入键。    ：插入／删除键。    ：监视／测试键。    三个功能键都是双功能键，交替起作用，按第一次时显示液晶屏的左上方表示的功能，按第二次时则选择右下方表示的功能。    2．执行键    ：用于指令的确认、执行、显示画面和检索。    3.清除键    ：如在按执行键之前按此键，则清除按入的数据，该键也可用于清除显示屏上的错误信息或恢复原来的画面。    4．帮助键    ：显示应用指令一览表。在监视方式下，进行十进制数和十六进制数的转换。    5．其他键    ：在任何状态下按此键将显示方式项目菜单。安装ROM写入模块时，可以在脱机方式项目菜单上进行项目选择。    6．步序键    ：设定步序号。    7．空格键    ：输入指令时，用此键分割指令的操作数。    8．光标键    ：用该键移动光标和提示符，指定当前元件的前一个或后一个元件，作行滚动。    9．指令键、元件符号键和数字键    这些键都是复用键，每个键的上面为指令符号，下面为元件符号或者数字。上、下的功能是根据当时所执行的操作自动进行切换，其中元件符号Z/V、K/H、P/I又是交替使用，反复按键时，自动切换。    FX - 20P -E编程器的液晶显示屏很小，能同时显示4行，每行16个字符并带有后照明。在编程操作时，液晶显示屏上显示的画面如图8-2所示。

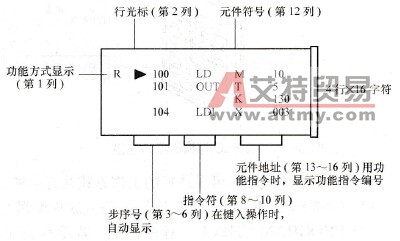

    图8-2    液晶显示屏    液晶显示屏左上角的黑三角形提示符是功能方式说明，下面分别予以介绍：    R (Read)：读出。    W (Write)：写出。    I (Insert)：插入。    D (Delete):删除。    M (Monitor)：监视。    T (Test)：测试。
