TD200的组态

    1．软件组态    “组态”在自动控制领域中指控制系统硬件、软件的配置过程。TD200是与PLC配合使用的，使用前要设定硬件的工作方式，要在TD200存储器中存储设备地址、波特率及参数块的位置等参数。要在CPU的V存储区中存储待显示的信息。还要在PLC程序中编程规定TD200的工作过程。这些工作大部分是通过专用软件安排的，因而称为软件组态。    TD-200的组态使用STEP7-Micro/WIN编程软件中的TD200“向导”(Wizard)进行，向导可在STEP7-Micro/WIN编程软件主菜单工具项下选择“TD200向导”或从引导条中点击工具项下选择“TD200向导”进入。    进入向导后的组态过程十分简单，只要依向导提示完成有关设置就可以了。设置内容有两类，一是TD200本身配置所需的，如为8个自定义功能键设置内存位，选择信息显示语言及字符集，选择是否在TD200上显示时间，选择是否设置强制输入输出及设置编辑口令等。此外还要设置所要显示信息的数量及长度，安排TD200数据块在CPU中的地址等。图12-11为配置自定义功能键内存位对话框。图12-11中可见将MB0 (M0. 0～M0.7)设置为F1～F4，SHIFT+F1～SHIFT+F4的内存位。即当TD200上的某键按下时，CPU对应的内存位置1。图12-12为设置数据长度的对话框。TD200规定所有的显示信息使用统一的长度，要么是每条信息20字符，要么是40字符。该对话框中选的是20字符信息模式。对话框中还要求说明有多少条信息显示，该对话框中为7条。图12-13为数据块地址设置对话框。这是为5条信息安排数据块的情况，共安排了TD200定义数据块、信息显示启动标志位及信息存储单元三项内容。其中TD200定义数据块存储TD200语言、长度等选项的内容，信息显示启动标志位是为每条信息安排的一个编程使能位，这两项的存储空间大小是机器规定的，第三项与信息数量及长度有关。

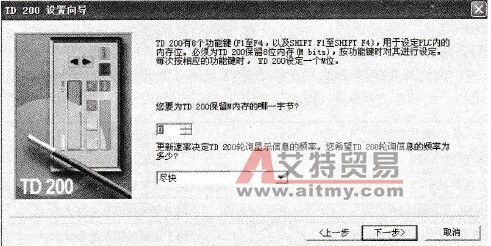

    图12-11    配置TD200自定义功能键内存位

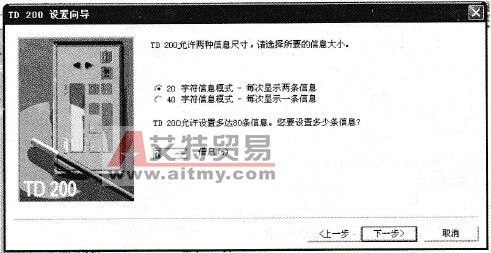

    图12-12    配置TD200信息长度及数量

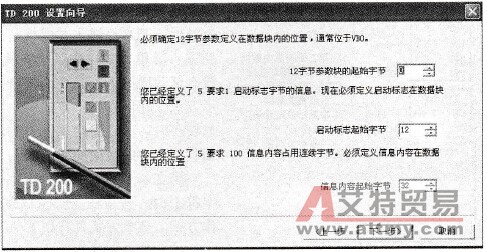

    图12-13    配置TD200数据块    第二类设置内容是关于待显示信息。设置的方式是将信息一条一条地填在对话框内。图12-14是设置第一条信息时的对话框，其中有输入信息的位置，还给出了该信息的使能位及存储单元起始地址。希望在信息中嵌人数据时，点击嵌入数据按钮，第一条信息设置完成时，点击下一条信息按钮，输入下一条信息的内容。嵌入数据的地址可以依其在信息格式中的排列推算。    2．显示及有关的程序编制    按向导的提示完成组态之后，剩下的事就是编一段程序实现信息的显示了。从组态的过程不难知道，组态安排好了信息的内容及信息显示的使能单元，以及信息中数据的存储器，编程的功能就是安排信息启动的条件及将数据送到数据存储器中了。图12-15给出了一段例子程序，是为显示三条信息安排的。其中第二段信息中有一处数据。三条信息显示的安排是这样的：上电后就显示第一条，按下F1时显示第二条，第二条中数据编辑完成时显示第三条，按下F2时三条都显示，按下F3则三条都不显示。图中存储单元VW98是存放第二条信息中数据的存储单元。

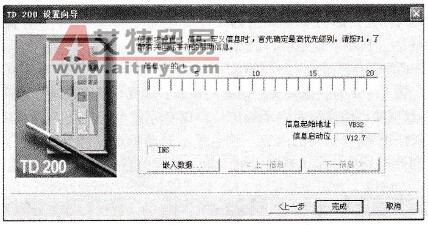

    图12-14    信息内容设置对话框

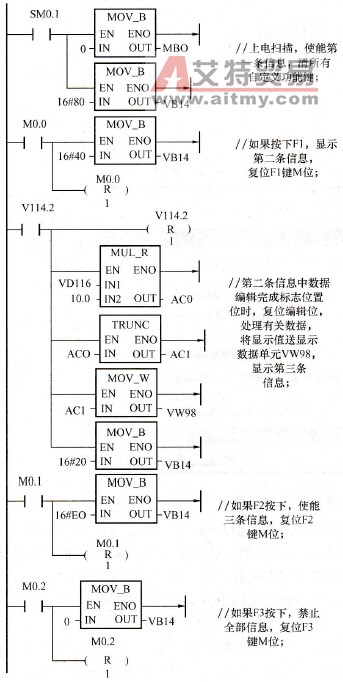

    图12-15    TD200示例程序
