松下电工FP1系列PLC的指令系统

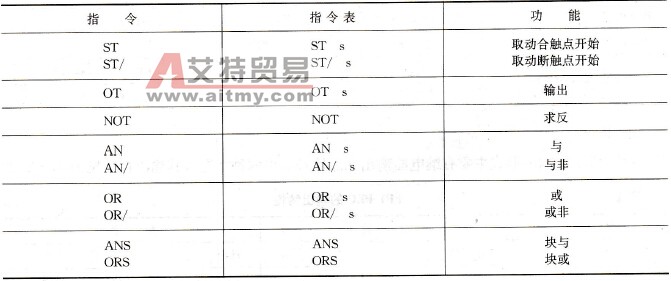

    FP1系列PLC具有丰富的指令系统，指令多达100余条，根据功能可将这些指令分为基本指令、定时器／计数器指令、功能指令和高级指令四大类。    1．基本指令    FP1-C40基本指令见表11-22，这些指令可以通过编程器键盘上的指令键直接输入。    表11-22    FP1-040基本指令表

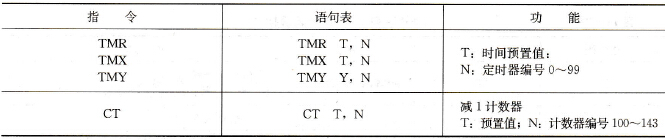

    2．定时器／计数器指令    FP1-C40系列PLC有0.01s定时器、0.1s定时器和1s定时器三种，对应的指令也各不相同。FP1 - C40系列PLC定时器／计数器指令见表11-23。    表11-23    FP1-C40系列PLC定时器／计数器指令

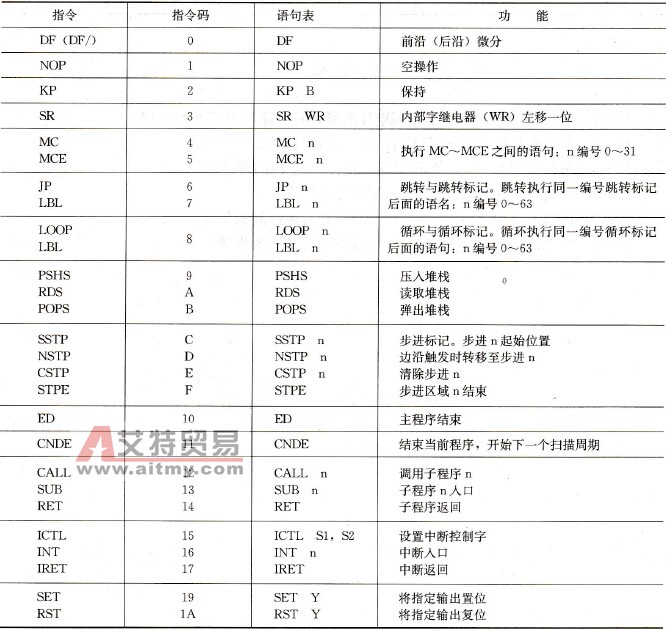

    注TMR为0.01s定时器指令；TMX为0.1s定时器指令；TMY为1s定时器指令。    3．功能指令    FP1 - C40系列功能指令表见表11-24。    表11-24    FP1-C40系列功能指令表

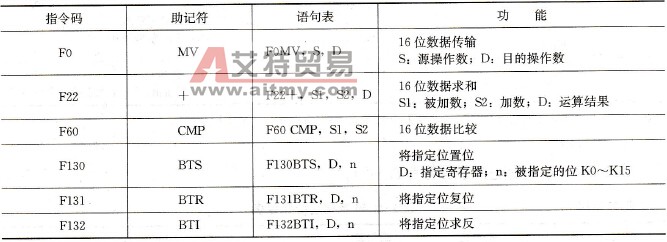

    4．高级指令    高级指令又称扩展指令，FP系列PLC共有160余条。高级指令的格式为：指令助记符、源操作数、目标操作数。FP系列PLC部分高级指令见表11-25。    表11-25    FP系列PLC部分高级指令
