TD200的外观、性能及与PLC的连接

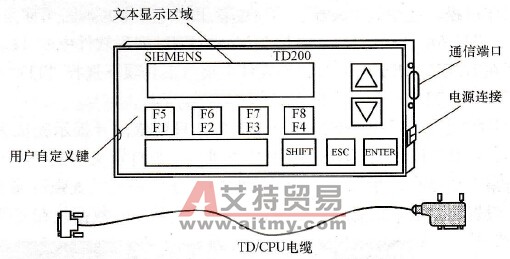

    1．TD200的外观    图12-9为TD200的外观及部分随机附件。TD200是一个长方形的扁盒子，面板上设有文本显示区及9个功能键。文本显示区为一个背光液晶显示器，可以显示两行每行20个字符长的信息。9个功能键中有4个是可以由用户自定义的，配合SHIFT键可以实现8个PLC的机外按钮的功能。除了SHIFT另外4个预定义键的功用如表12-1所示。

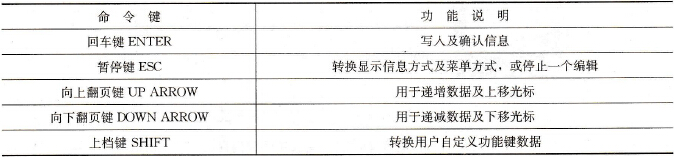

    图12-9    TD200的外观及TD／CPU电缆    表12-1    TD200命令键说明

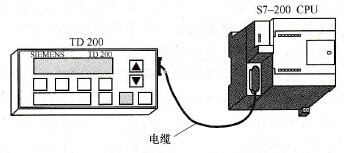

    2．TD200的功能    (1)4个功能键配合SHIFT键生成8个用户自定义键，可用于TD200本身的操作或扩展PLC的输入口。    (2)文本显示区最多可以显示80条信息，当信息格式为20个字符时，可以显示80条，当信息格式为40字符时，可以显示40条。    (3)文本显示区显示的信息可以是纯文本的，也可以在文本中嵌入动态显示的数据。    (4)用于本机时间的显示。    3．TD200与PLC的连接    在正常工作时，TD200与PLC使用TD200供货商提供的TD／CPU专用电缆连接。当只有一个S7-200CPU连接一个TD200时，采用一对一网络配置，连接图如图12-10所示。当有多个S7-200连接到一个或多个TD200时，可以采用多CPU网络配置，TD200在网络中为通信主站，缺省地址为1，与之通信的CPU地址设为2。TD200可通过与CPU连接的电缆获得工作电源。
    图12-10    TD200与一台CPU连接
