欧姆龙C系列P型PLC的型号

    C系列可编程控制器是日本欧姆龙公司生产的，有多种机型。小型PLC一般做成整体式，可以由基本单元及扩展单元组成不同规模的系统；大中型PLC通常做成模块式。例如C200H中型PLC和C1000H大型PLC，它们都由CPU单元、存储器单元、I/O扩展单元等模块组成。    欧姆龙C系列P型机有基本型（单元）、扩展型（单元）和专用型（单元）三种，共有四种CPU主机、六种I/O近程扩展机，还有多种专用单元。    1．基本单元    基本单元（又称主机）带有CPU，其型号示意图如图11-2所示。

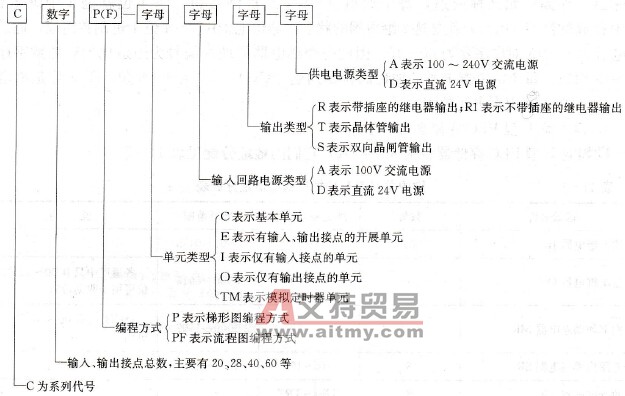

    图11-2    欧姆龙C系列P型PLC型号示意图    例如：C40P - CDR -A，表示C系列P型主机，输入、输出接点为40，输入为直流24V，继电器输出方式，供电电源类型为交流100～240V。    基本单元主要有四种，其参数见表11-6。    表11-6    基本单元参数
    注对于输入点数，如果是直流输入型就是表中的点数；如果是交流输入型，则交流输入点数为表中的点数减去2，另有2点为直流输入。    2．扩展单元    扩展单元分为I/O扩展单元和单一(I或O)扩展单元，其型号及含义与基本单元基本相同。
