单台变频器与PLC的RS-485通信连接技术方法

来源:艾特贸易2017-06-04

简介单台变频器与 PLC 的 RS-485 通信连接如图 7-3 所示。 在连接时,要给 PLC 安装 485BD 通信板,其外形和端子如图 7-4 (a) 所示,通信板的安装方法如图 7-4 (b) 所示。在连接时,变频器需要取下

    单台变频器与PLCRS-485通信连接如图7-3所示。    在连接时,要给PLC安装485BD通信板,其外形和端子如图7-4 (a)所示,通信板的安装方法如图7-4 (b)所示。在连接时,变频器需要取下操作面板,将PU接口空出来用做RS-485通信,PU接口与计算机网卡的RJ45接口外形相同,但其端子功能定义不同,如图7-5所示。变频器与PLCRS-485通信电缆可以用网线自制,网线的一端装上水晶头后插入变频器的PU接口,另一端按图7-3所示的对应关系找出5根线(其他3根线不用),接到485BD通信板的5个端子上,比如与PU接口③脚(RDA)连接线的另一端要接在485BD通信板的SDA端子上。
变频器与PLC的RS-485通信连接
    7-3    变频器与PLCRS-485通信连接

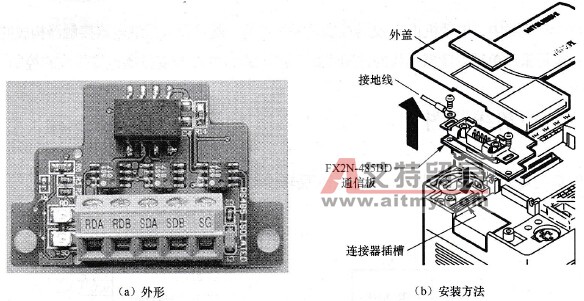

485BD通信板的外形与安装
    7-4    485BD通信板的外形与安装

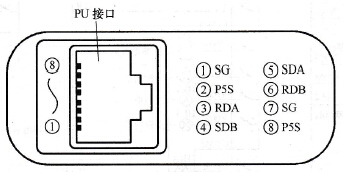

变频器PU接口的外形与各引脚功能定义
    7-5    变频器PU接口的外形与各引脚功能定义
