电动机单向起动控制的PLC动手接线技术方法

    图4-11中所用材料见表4-1，下面就二次（控制）电路进行实践操作。

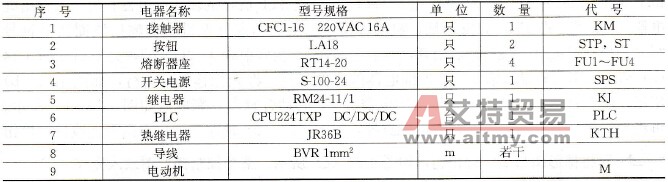

    图4-11    单向起动PLC控制电路    (a) PLC原理图；(b)接触器驱动电路    表4-1    单向起动控制电器清单
    接线按照图4-11 (a)原理图进行，用导线(1mm2)把按钮“STP”动断触点（上方）的一端与PLC的输入端“I0.1”连接牢，按钮“SP“动合触点（下方）的一端与PLC的输入端“I0.2”连接牢，热继电器“KTH”动断触点的一端与PLC的输入端“I0.0”连接牢；按钮“STP”、“ST”和热继电器“KTH”动断触点的另一端用导线相互连接后再连至PLC输入端子（下排端子）的“L+”端上。输入端子的“M”端与“1M”端用导线连接。开关电源上的一组24V输出，用导线将负极连接至PLC上排端子右侧的“M”端上，用导线把正极连接至熔断器“FU3”上桩头上，再把熔断器“FU3”下桩头用导线连接至PLC上排端子右侧的“L+”端上。开关电源上的另一组24V输出，正极连接至熔断器“FU4”上桩头上，再把熔断器“FU4”下桩头用导线连接至PLC上排端子的“1L+”端上；负极用导线连接至PLC上排端子的“1M”端上，同样用导线将负极与继电器“KJ1”线圈的正端相连，继电器“KJ1”线圈的负端用导线连接至PLC上排端子的“Q0.0”端上。接线示意图如图4-13所示。

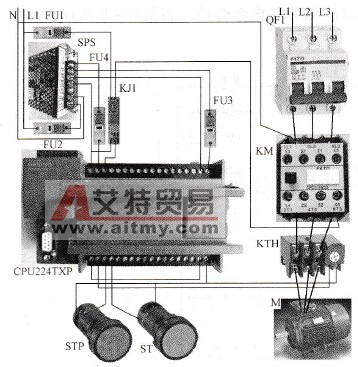

    图4-13    单向起动PLC控制电路接线示意图
