西门子的文本显示(TD)设备简介

来源:艾特贸易2017-06-04

简介西门子的文本显示器是一个 2 行或 4 行的文本显示设备,可以连接到 S7-200 CPU 。文本显示器可用于查看、监视和改变 S7-200 应用程序的过程变量。 西门子为 S7-200 系统提供了 4 种文本显

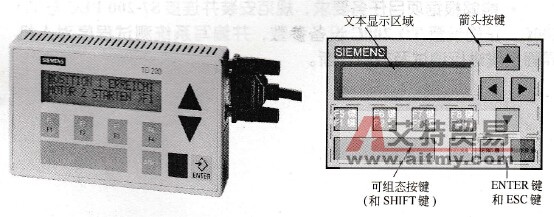

    西门子的文本显示器是一个2行或4行的文本显示设备,可以连接到S7-200 CPU。文本显示器可用于查看、监视和改变S7-200应用程序的过程变量。    西门子为S7-200系统提供了4种文本显示器。    (1) TD 100C文本显示面板    TD 100C文本显示面板的实物外形及说明如图6-1所示。该TD设备支持2种字体(标准字体和粗体),可显示{行文本,每行可显示16个字符,总共可显示64个字符;如果使用粗体字体,每行可显示12个字符,总共可显示48个字符。
TD 100C文本显示面板

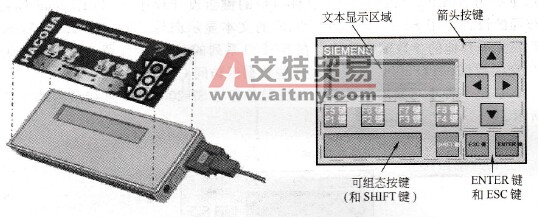

    6-1    TD 100C文本显示面板    TD 100C设备允许用户自行设计键盘布局和面板,可以创建最多包含14个不同大小的按键的自定义键盘,这些按键可以放到任何背景图片上,并且可以具有不同的形状、颜色或字体。    (2) TD 200文本显示面板    TD 200文本显示面板的实物外形及说明如图6-2所示。TD 200提供了4个具有预定义的置位功能的按键,如果使用SHIFT键,则最多可提供8个置位功能。    TD200文本显示器是所有SIMATIC S7-200系列操作员界面问题的最佳解决方法。TD200连接很简单,只需用它提供的连接电缆接到CPU 22X系列PPI接口上即可。不需要单独的电源。
TD 200文本显示面板

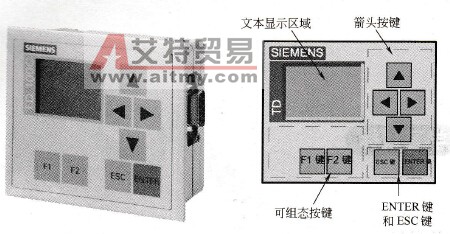

    6-2    TD 200文本显示面板    (3) TD 200C文本显示面板    TD 200C文本显示面板的实物外形及说明如图6-3所示。具有2行文本显示,每行可显示20个字符,总共可显示40个字符。
TD 200C文本显示面板
    6-3    TD 200C文本显示面板    TD 200C包括标准TD 200的基本操作功能,用户可以创建最多包含20个不同大小的按键的自定义键盘,这些按键可以放到任何背景图片上,并且可以具有不同的形状、颜色或字体。另外增加的一整套新的功能使得TD 200C成为更加强大的文本显示屏。    (4) TD 400C文本显示面板    TD 400C文本显示面板的实物外形如图6 4所示。TD 400C具有2行或4行文本显示,具体取决于用户选择的字体和字符。TD400C按键是可触摸的且位置固定,用户可以创建最多包含15个按键的自定义键盘,这些按键可以放到任何背景图片上,并且可以具有不同的颜色、功能或字体。
TD 400C文本显示面板
    6-4    TD 400C文本显示面板    TD 400C可以是一个4行显示器,如果是中文字体,则每行可显示12个小的中文字符.总共可显示48个字符;如果是ASCII字符,则每行可显示24个小字符,总共可显示96个字符。    TD 400C也可以是一个2行显示器,如果是中文字体,则每行可显示8个大字符,总共可显示16个字符;如果是ASCII字符,则每行可显示16个大字符,总共可显示32个字符。
