拨码开关与数码管在灯闪烁与发光控制中的综合

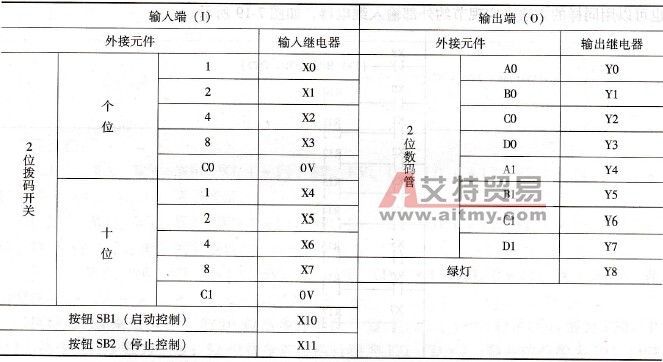

    1．内容与要求    分别实现以下两种控制。    控制一：启动后，绿灯以1次／s的频率闪烁。要求：    1)用2位拨码开关设定绿灯的闪烁控制次数，达到闪烁次数后绿灯就熄灭。    2)用2位数码管显示绿灯的闪烁次数（倒计数）。    3)静态时数码管显示绿灯闪烁次数的最大值。    控制二：启动后，绿灯发光。要求：    1)用2位拨码开关设定绿灯的发光时间（以“秒”为单位），绿灯发光到达设定值后就熄灭。    2)用2位数码管显示绿灯的发光时间（增计数，以“秒”为单位），停止时显示“0"。    以上两个控制，都用按钮SB1作灯闪烁次数或发光时间（以“秒”为单位）的启动控制，用按钮SB2作灯熄灭控制。    2．学习重点    1)学会用拨码开关设定灯闪烁次数，并用数码管对计数作倒计数显示。    2)学会用拨码开关设定灯发光时间，并用数码管对时间作增计数显示。    3．实训步骤    (1) PLC的I/O分配与接线PLC的I/O分配见表7-12。    表7-12    PLC的I/O分配
    PLC的I/O接线如图7-20所示，请按图7-20完成2位拨码开关与2位数码管的接线。    (2) PLC程序的编写、执行及调试    1)控制一的程序编写：控制一的PLC控制程序（供参考）如图7-21所示。

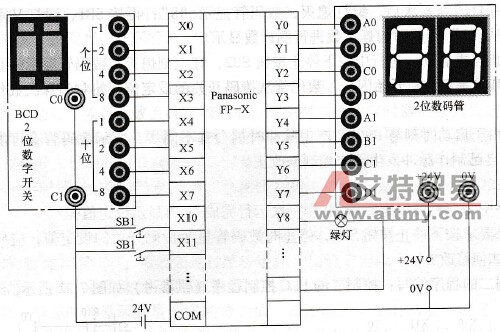

    图7-20    PLC的I/O接线

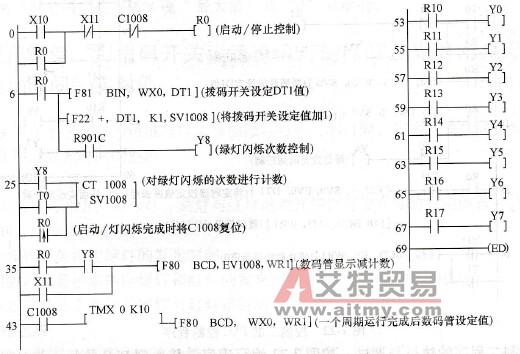

    图7-21    控制一的PLC控制程序    2)控制一程序的执行与调试：按图7-21编写程序，传送到PLC执行，并对程序进行调试，直到满足以下的控制要求。    ①设定绿灯闪烁次数为15次。按拨码开关按钮将拨码开关数值设定为“15”；送电后，数码管显示“15”；按下启动按钮SB1，绿灯闪烁，数码管从“15”开始作倒计数显示闪烁次数，绿灯闪烁15次后，绿灯熄灭，数码管显示“15”；再按SB1，绿灯重新开始闪烁，数码管从“15”开始对闪烁次数进行倒计数显示。    ②设定绿灯闪烁次数为8次。用拨码开关按钮将拨码开关数值设定改为“8”；送电后，数码管显示“8”；按下启动按钮SB1，绿灯闪烁，数码管从“8”开始对闪烁次数作倒计数显示，绿灯闪烁8次后，绿灯熄灭，数码管显示“8”；再按SB1，绿灯又重新开始闪烁，数码管从“8”开始对闪烁次数进行倒计数显示。    ③停止与重启动。运行中按下停止按钮SB2，灯立刻熄灭，数码管显示停止时的当前值；再按SB1，绿灯重新开始闪烁，数码管从拨码开关的设定值开始对闪烁次数作倒计数显示。

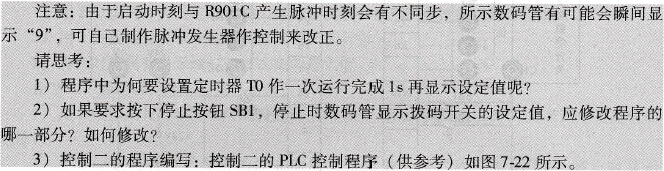

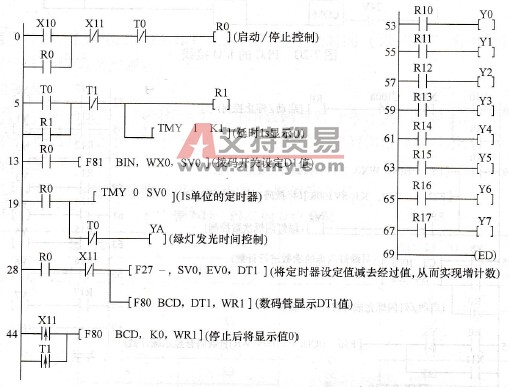

    图7-22    控制二的PLC控制程序    4)控制二程序的执行与调试：按图7-22编写程序，传送到PLC执行，并对程序进行调试，直到满足以下的控制要求。    ①将绿灯的发光时间设定为18s。用拨码开关按钮将拨码开关数值设定为“18”；送电后，数码管显示“0”；按下启动按钮SB1，绿灯发光，数码管从“0”开始作增计数显示发光时间，绿灯发光18s后，绿灯熄灭，数码管显示“0”；再按SB1，绿灯重新开始发光，数码管从“0”开始对发光时间作增计数显示。    ②将绿灯的发光时间设定为10s。用拨码开关按钮将拨码开关数值设定改为“10”，送电后，数码管显示“0”；按下启动按钮SB1，绿灯发光，数码管从“0”开始作增计数显示发光时间，绿灯发光10s后，绿灯熄灭，数码管显示“0”；再按SB1，绿灯重新开始发光，数码管从“0”开始对发光时间进行增计数显示。    ③停止与重启动。运行中按下停止按钮SB2，灯立刻熄灭，数码管显示“0”；再按SB1，绿灯重新开始发光，数码管从“0”开始对发光时间作增计数显示。    4．分析与思考    控制一与控制二程序都是学习拨码开关与数码管的综合运用，但它们存在不同点：    1)控制一是对计数器的数值设定和显示，而控制二是对定时器的数值设定与显示。由于定时器的计数单位有1s的，因此，在控制二程序中，对于使用1s计时单位的TMY定时器( T0)，拨码开关设定的值直接作为定时器的设定值，如图7-22所示程序第13~19行。数码管显示的定时器经过值能直接通过减法实现增计时“秒”显示，如图7 -22所示程序第28行。    2)控制一是作倒计数显示，而控制二是作增计时显示。由于定时器的经过值是减计数，要使数码管显示增计时，需要先通过减法运算（用设定值减经过值），将其差值传送到数码管实现增计数，如图7-22所示程序第28行。    3)控制一静态时的显示值是设定的最大值，而控制二静态时的显示值是“0”。7.1.4节实训任务的“分析与思考”中对静态时数码管显示值的控制作了分析，即静态时数码管的显示控制有两个要点：一是要实现停止后的显示，二是要实现每次运行结束后的显示。控制一与控制二都是用上述方法实现“最大值”或“0”显示的。
