欧姆龙CP1H系列PLC CPU单元的结构

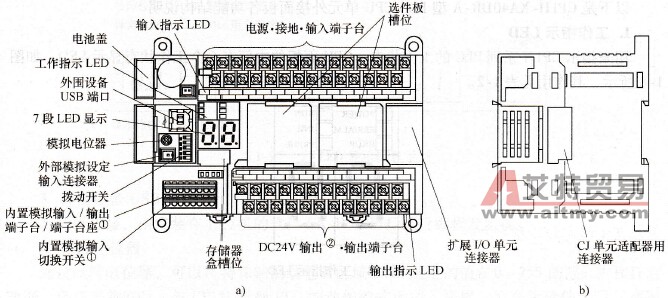

    我们仍以CP1H- XA40DR-A型PLC为例，其CPU外接面板结构示意图如图1-6所示，CPU单元内部结构示意图如图1-7所示。
    图1-6    CP1H- XA40DR-A型PLC CPU单元外接面板结构示意图    a)正面b）侧面    ①仅限XA型。    ②仅限AC电源型。

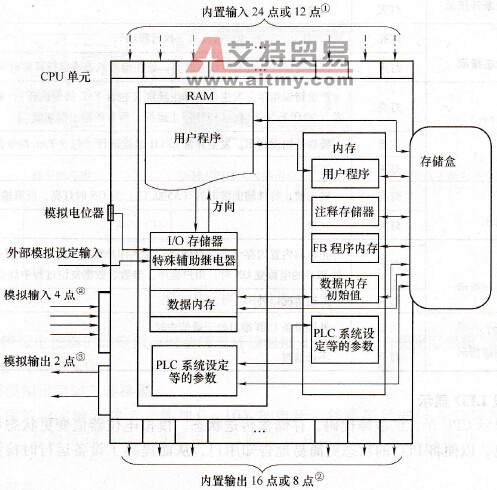

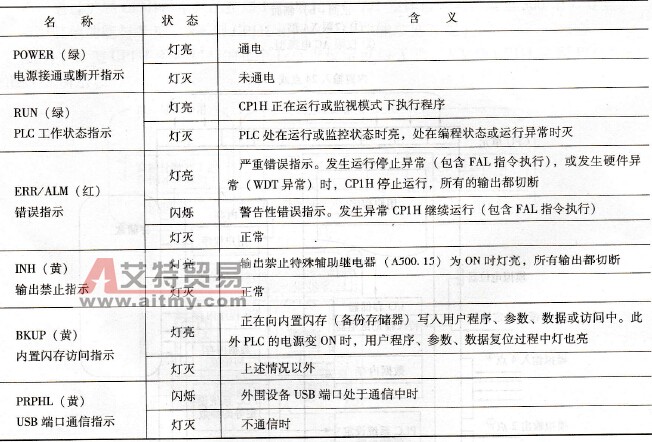

    图1-7    CP1H- XA40DR-A型PLC CPU单元结构示意图    ①Y型。1MHz的高速计数器输入2点，装于其他专用端子。    ②Y型。1MHz的脉冲输出2点，装于其他专用端子。    ③仅限XA型。    以下是CP1H- XA40DR-A型PLC CPU单元外接面板各功能结构说明。    1．工作指示LED    用来指示CP1H系列PLC的工作状态。CPU面板的中部有6个工作状态显示LED，如图1-8所示，其作用见表1-2。
    图1-8    工作指示LED    表1-2    工作状态显示LED说明

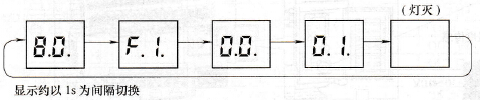

    2．7段LED显示    用来显示CPU单元的故障代码、存储盒传送状态、模拟电位器值变更状态和用户定义代码等信息，以便将PLC的状态更简易地告知用户，从而提高了设备运行时检测和维护的效率。    7段LED为2位，而故障代码为4位，因此故障代码分2次显示，异常信息也这样显示，如图1-9所示。当PLC发生异常时7段LED优先显示故障代码。多个异常现象同时发生时，优先显示重要信息。

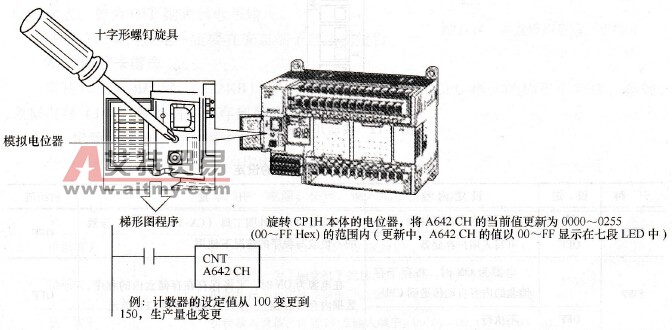

    图1-9    7段LED显示信息示例    3．外围设备USB端口    与微机连接，由安装在上位机的软件CX-P对PLC进行编程及监视。    4．模拟电位器    通过旋转电位器，可以将特殊辅助继电器区域A642通道的值在0～255的范围内作任意改变。更新当前值时，与CP1H系列PLC的动作模式无关。这样，可在无软件工具的情况下，方便地调整定时器或计数器的设定值，如图1-10所示。

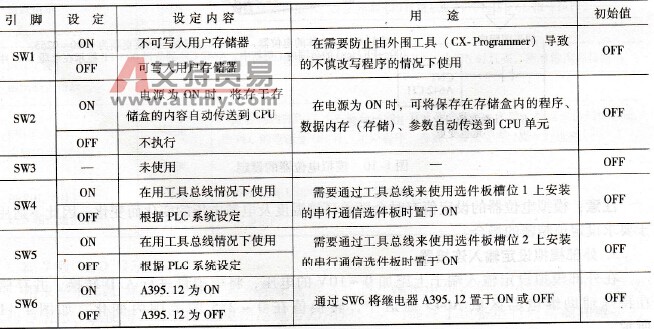

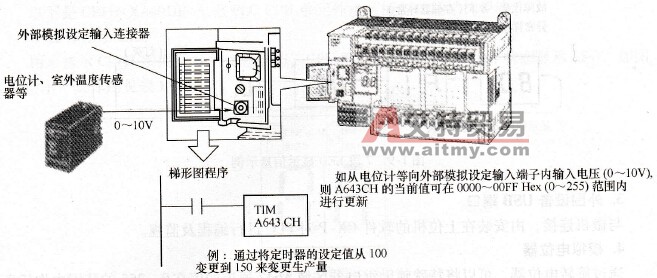

    图1-10    模拟电位器的设定    注意：模拟电位器的设定值有时会随着环境温度及电源电压的变化而变化，因此不适用于要求设定值精密的场合。    5．外部模拟设定输入连接器    在外部模拟设定输入端子上施加0~10V的电压，将模拟量进行A/D转换，并存储在特殊辅助继电器区域A643通道中，转换值在0~255的范围内变化，如图1-11所示。    6．拨动开关    用于设置PLC的基本参数，CP1H系列PLC的CPU单元有一个6脚的拨动开关，如图1-12所示。每个引脚的设定见表1-3。
    图1-11    外部模拟量输入的设定
    图1-12    拨动开关示意图    表1-3    拨动开关每个引脚的设定

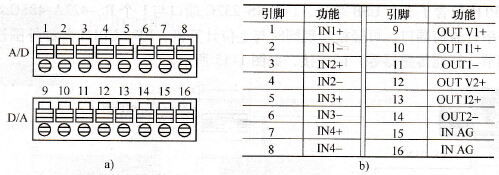

    7．内置模拟量输入／输出端子台（仅限XA型）    XA型CP1H CPU单元内置了4个模拟量输入点和2个模拟量输出点。模拟量输入／输出端子台排列及引脚功能如图1-13所示。详细使用详见1.2.4节的内容。
    图1-13    模拟量输入／输出端子台排列及引脚功能    a)端子排列b）引脚功能    注：IN AG不连接屏蔽线。    8．内置模拟量输入切换开关（仅限XA型）    用于设置4路模拟量输入信号是电压型还是电流型。初始状态均置为OFF，如图1-14所示。开关置为ON表示电流输入，置为OFF则表示电压输入。    注意：开关的设定一定要在安装端子台之前进行。

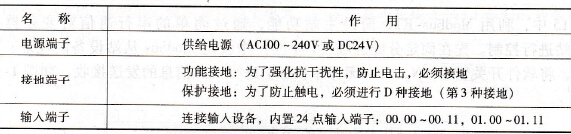

    图1-14    内置模拟量输入切换开关    9．存储器卡槽位    安装CPIW- ME05M(512KB)存储器卡。可将CP1H CPU单元的梯形图程序、参数、数据内存(DM)等传送并保存到存储器盒。    10．电源、接地、输入端子台    电源、接地、输入端子台的作用见表1-4。    表1-4    电源、接地、输入端子台的作用

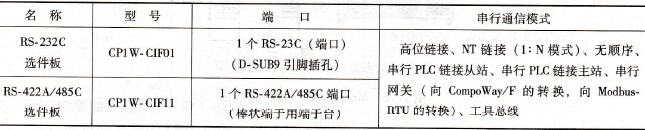

    11．选件板槽位    CP1H最多可以安装2个串行通信选件板，1个RS-232C选件板与1个RS- 422A/485C选件板。RS-232C选件板与RS-422A/485C选件板的型号见表1-5。    表1-5    串行通信用选件板

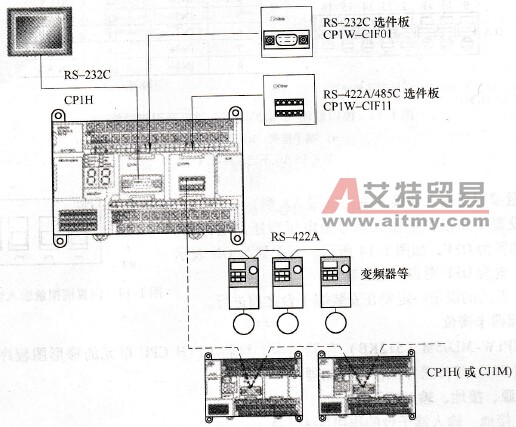

    注：选件板的装卸一定要在PLC的电源为OFF的状态下进行。    因为CP1H包含了1个USB端口、1个RS- 232C端口与1个RS-422A/485c端口，所以最多有3个串行通信端口，可轻松实现同时与上位计算机、PT、CP1H各种外围设备（变频器、温度调节、智能传感器等）的连接，如图1—15所示。

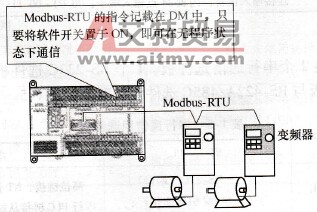

    图1-15    CP1H串行通信口连接示意图    图1-15中，利用Modbus- RTU简易主站功能，通过简单的串行通信对变频器等Modbus从站进行控制。先在固定分配区域（DM区）中设定Modbus从站设备的地址、功能、数据，将软件开关置为ON，可在无程序状态下进行一次信息的发送接收，如图1-16所示。

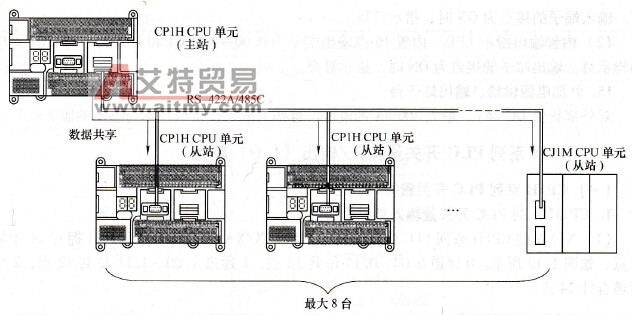

    图1-16    Modbus- RTU连接示意图    使用RS- 422A/485C选件板实现串行PLC链接，如图1-17所示。

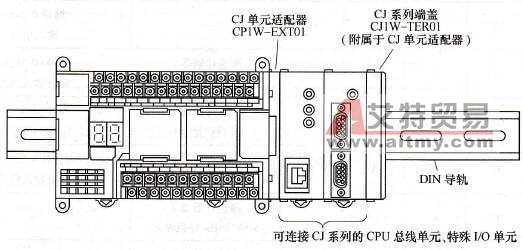

    图1-17     RS- 422A/485C端口连接示意图    图1-17中，最多9台CP1H之间或CP1H与CJ1M之间组成PLC链接通信网，每个CPU单元在无程序状态下享有最多10个数据交换的通道。    12．扩展I/O单元连接器    可连接CPM1A系列的扩展I/O单元（输人／输出40点、输入／输出20点、输入8点／输出8点）及扩展单元（模拟输入／输出单元、温度传感器单元、CompoBus/S I/O连接单元、DeviceNet I/O连接单元），最大为7台。    13．CJ单元适配器用连接器    位于CP1H CPU单元的侧面，要通过CJ单元适配器CP1W- EXT01，连接CJ系列特殊I/O单元或CPU总线单元最多合计两个单元，但是注意不可以连接CJ系列的基本I/O单元，如图1-18所示。
    图1-18    CJ单元适配器连接示意图    14．内置输入／输出指示LED    (1)内置输入指示LED内置24点输入端子00.00~ 00.11，01.00~01.11对应的指示灯。输入端子的接点为ON时，指示灯亮。    (2)内置输出指示LED。内置16点输出端子100.00~100.07和101.00~101. 7对应的指示灯。输出端子的接点为ON时，指示灯亮。    15．外部电源供给、输出端子台    对外部提供DC 24V、最大300mA的电源。可作为输入设备或现场传感器的服务电源。
