继电接触控制系统的工作原理

    在继电接触控制系统的设计中，更多是以经验为主导，因此需要熟悉其工作原理并不断积累经验。图2-5所示为继电接触控制系统控制的三相鼠笼式异步电动直接启停电路。    电路中三相电源和电机之间的通路称为主回路，其余横向放置的为控制回路。主回路的低压电器从上到下包括：    (1)断路器QF，用于对主回路提供短路、过载及欠压保护。

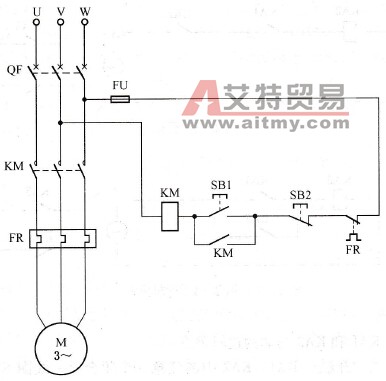

    图2-5    继电接触控制系统控制的三相鼠笼式异步电动直接启停电路    (2)交流接触器的主触点KM，触点闭合，电机启动，触点断开，电机停止。    (3)热继电器的加热部分FR，用于电机的过载保护。    控制回路的低压电器从左到右包括：    (1)交流接触器的线圈KM，当接触器线圈通电时，KM对应的常开触点（主触点和辅助触点）闭合；当接触器线圈失电时，KM对应的常开触点断开。    (2)带复位功能的常开按钮SB1，系统的启动按钮。    (3)交流接触器的常开辅助触点KM，用于自锁。    (4)带复位功能的常闭按钮SB2，用于系统的停止。    (5)热继电器的常闭触点FR，用于电机的过载保护。    该系统的工作原理如下：    (1)当按钮SB1按下后，控制回路将V、W连接成通路，接触器线圈KM得电，使接触器线圈KM的主触点KM闭合，主回路导通，电机启动。由于接触器线圈KM得电，使得线圈的辅助触点KM也闭合，松开按钮SB1，控制回路仍然是通路，电机仍然会转。此处辅助触点KM是起一个非常重要的作用，称为“自锁”。    (2)按下按钮SB2，控制回路通路被切断，接触器线圈KM失电，KM对应的主触点和辅助触点断开，电机停转。    (3)当电机发生长时间过载，位于控制回路中的FR触点断开，控制回路通路被切断，接触器线圈KM失电，KM对应的主触点和辅助触点断开，电机停转。
