继电接触控制系统的基本逻辑关系

    继电接触控制系统中的核心器件是接触器和各类继电器。图2-1所示为交流接触器的实物图和结构图。

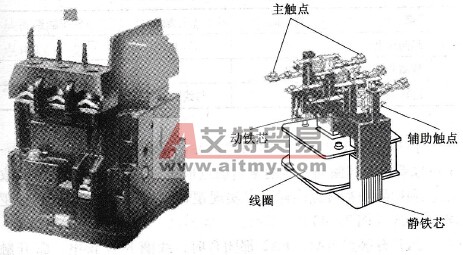

    图2-1    交流接触器的实物图和结构图    接触器一般由线圈、动铁芯、静铁芯、主触点、辅助触点和灭弧装置构成。当线圈中通入电流产生磁场使动铁芯动作的，动铁芯带动主触点和辅助触点动作。对于交流接触器而言，线圈相当于信号输入，触点相当于信号输出。    继电接触控制系统的核心元件可以从接触器中抽象出来，即线圈和触点，如图2-2所示。

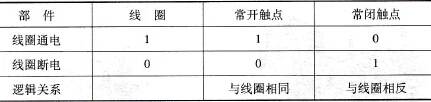

    图2-2    线圈和触点    触点分为常开触点和常闭触点。工作原理如下：    (1)当线圈通电时，对应的常开触点闭合、常闭触点断开。    (2)当线圈断电时，对应的常开触点断开、常闭触点闭合。    如果认为线圈中有电流通过为1，线圈中没有电流通过为0，则线圈和触点的逻辑关系见表2-1。    表2-1    线圈与触点的逻辑关系表
    在布尔代数中，最基本的逻辑关系是与、或、非。从表2-1可以看出，线圈与对应的常闭触点形成取反的逻辑关系，即取非。利用线圈和触点同样可以实现逻辑关系与（图2-3）和逻辑关系或（图2-4）。    当常开触点KA1、KA2都闭合时，线圈KA3得电，常开触点KA3实现了KA1和KA2相与的逻辑关系，常闭触点KA3实现了KA1和KA2与非的逻辑关系。

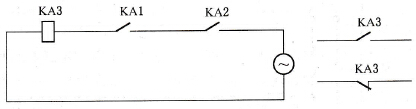

    图2-3    逻辑与

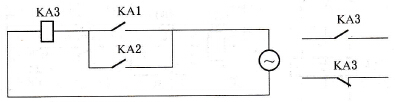

    图2-4    逻辑或    当常开触点KA1、KA2中的任意一个闭合时，线圈KA3得电，常开触点KA3实现了KA1和KA2相或的逻辑关系，常闭触点KA3实现了KA1和KA2或非的逻辑关系。    有了与、或、非三种基本逻辑，就可以实现加法器的功能。从而实现对被控对象的逻辑控制。从某种意义上来说，线圈和触点可以实现一个CPU的功能。
