施耐德Unity的独立型电源模块简介

    电源模块的外形和结构大致相同，如图2-14所示。

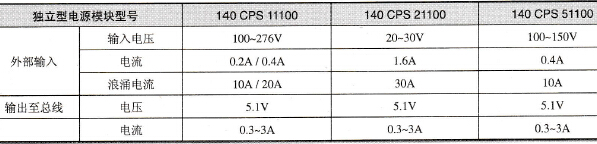

    图2-14    电源模块图    Quantum系统提供的3种电源模板其输入电压为24～230V，交流和直流可选；输出电流为3～11A，可根据实际需要自行选择。    Quantum的3种类型电源模块如下所示：    独立型电源模块适用于无需故障容错或无需冗余性能的配置，为Quantum底板提供3A电流。当控制系统仅需要低功率时，独立型电源模块是最佳选择。该独立型电源模块可提供交流115/230V、直流24V和直流125V等电源电压。    独立型电源模块的主要技术特性如表2-8所示。    表2-8    独立型电源模块的主要技术参数

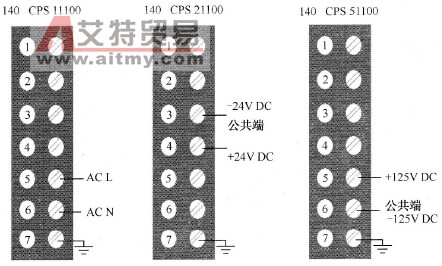

    独立型电源模块的外部接线如图2-15所示。
    图2-15    独立型电源模块外部接线图
