施耐德Unity的高端型CPU模块

    高端型CPU模块主要包括CPU 65150、CPU 65160、140 CPU 67160。其前面板上有一些与操作及状态显示有关的模式选择开关和LED（发光二极管）状态／故障显示器，如图2-9所示。

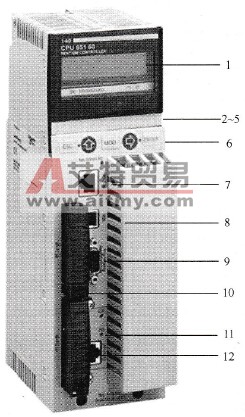

    图2-9    高端型CPU模块    图2-9中：    1-1个LED显示区（2行16个字符的LED），其背景和对比度可调。    2-LED显示区面板，打开盖板里面有：    3-1个钥匙开关：非锁定，能够调用系统所有操作菜单，通过面板上的键区和LED显示，操作员可以修改所有可改动的模块参数，存储器保护功能处于关闭状态；锁定，不能调用系统操作菜单，模块参数处于只读方式，存储器保护功能处于开启状态。    4-1个电池后备槽。    5-1个复位按钮。    6-1个键区，5个按键（ESC，ENTER，MOD，↑，→），2个LED。    7-1个RJ45连接器，用于连到Modbus总线。    8-1个仅用于编程的USB端口。    9-1个9针SUB-D连接器，用于连到Modbus Plus网络。    10-2个用于PCMCIA扩展卡的插槽(1#、2#)。    11-2个LED。COMLED（绿色），表示Ethernet工作正常，表明由协处理器硬件控制的主机( Pnimary)和备机(Standby)工作正常；ERRLED（红色），表示Ethernet工作冲突，表明由协处理器硬件控制的主机( Primary)和备机(Standby)之间的通信错误。    12-连接器。1个RJ-45连接器用于连到Ethernet网络（仅CPU 65150、CPU65160型号）；1个MTRJ光纤连接器用于主机(Primary)和备机(Standby) CPU之间的内部连接（仅140 CPU 67160型号）。
