施耐德Unity的基本型CPU模块

    基本型CPU模块主要包括CPU 31110、CPU 43412、140 CPU 53414。其前面板上有一些与操作及状态显示有关的模式选择开关和LED（发光二极管）状态／故障显示器，如图2-7所示。

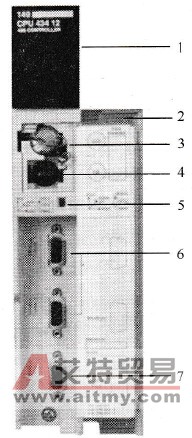

    图2-7    基本型CPU模块    图2-7中：    1-7个LED灯组成的显示单元，包括：Ready LED（绿色），表示CPU已通过上电诊断；Run LED（绿色），表示已经启动CPU，并开始逻辑运算；Modbus LED（绿色），表示Modbus端口1或端口2的通信工作正常；Modbus Plus LED（绿色），表示Modbus Plus端口的通信工作正常；Mem Prt LED（橙色），表示存储器处于写保护状态（存储器写保护开关工作）；Bat Low LED（红色），表示没有电池或电池需要更换；Error A LED（红色），表示Modbus Plus端口通信错误。    2-1个带个性化ID标签的可拆卸转动门。    3-1个后备电池槽。    4-1个钥匙开关。包括：STOP位置，控制器处于停止状态，不能修改程序；Mem Prt位置，允许启动和停止PLC，但不能对程序进行修改；START位置，允许启动和停止PLC，且可以对程序进行修改。    5-2个滑动开关，分别用于选定Modbus端口通信参数和对存储器进行写保护。    6-2个9针SUB-D连接器，用于连接Modbus总线。    7-1个9针SUB-D连接器，用于连接Modbus Plus网络。    其中：2个三位置滑动开关，当左侧开关置于顶部位置时，该开关用于内存保护，当置于中间和底部位置时，无内存保护；右侧开关用于选定Modbus (RS232)端口的Comm（通信）参数设定值。如图2-8所示。
    图2-8    前面板开关示意图    将右侧滑动开关设置到顶部位置，将ASCH功能分配到本端口。以下ASCⅡ通信参数为预置参数，不可改变，如表2-4所示。    表2-4    ASCⅡ Comm通信端口性能表
    将右侧滑动开关设置到中间位置，将远程终端设备( RTU)功能分配到本端口。以下通信参数已设定，不可变更，如表2-5所示。    表2-5    RTU Comm通信端口性能表

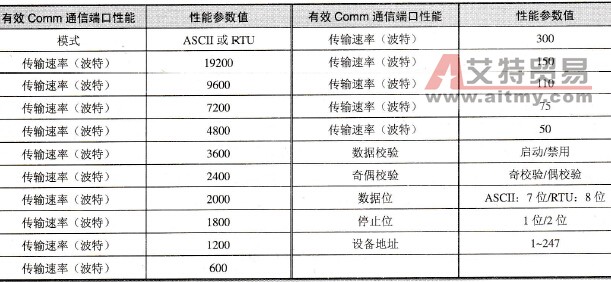

    将右侧滑动开关设置到底部位置，可将通信参数分配到软件端口。其有效参数如表2-6所示。    表2-6    有效Comm通信端口性能表
