施耐德Unity的Modicon Quantum模块介绍

     Modicon Quantum系列PLC模块包括CPU、电源模块、信号模块、通信模块、专用模块和其他模块。    Modicon Quantum系列PLC的CPU与通用计算机的CPU一样，CPU芯片的性能直接决定着PLC进行控制的规模、内存容量、工作速度等。    Modicon Quantum系列PLC的信号模块用于信号输入／输出，包括数字量（或称开关量）输入模块、数字量输出模块、数字量输入／输出模块、模拟量输入模块、模拟量输出模块、模拟量输入／输出模块。信号模块从输入点数上可以分为8点、16点、32点等3种规格。    Modicon Quantum系列PLC提供多达34种的离散量输入／输出模块，输入信号类型支持交流和直流电压，输出信号类型支持直流和交流电流以及继电器输出，通道数从16路到32路不等，更有96路的高密度输入／输出模块。Quantum还能提供同时集成输入和输出通道的离散量模块，Quantum还提供9种模拟量输入／输出模块，输入信号支持电压、电流、热电阻、热电偶等，输出信号支持电压和电流，通道数从4路到16路不等，分辨率从12位到16位不等，Quantum还能提供同时集成输入和输出通道的模拟量模块。    输入信号模块用于处理输入信号，对输入信号进行滤波、隔离、电平转换等，把输入信号的逻辑值安全可靠地传递到PLC内部。输入信号模块有直流输入模块、交流输入模块和交直流输入模块。输出信号模块用于把用户程序的逻辑运算结果输出到PLC外部，输出信号模块具有隔离PLC内部电路和外部执行元件的作用，还具有功率放大的作用。输出信号模块有继电器输出模块、晶体管输出模块和可控硅输出模块。    任何模块可插在底板的任何位置，与槽位无关。所有I/O模块的配置及编址通过软件实现，无跳线或DIP开关。任何模块都可以带电更换。    Modicon Quantum系列PLC除了提供集成在CPU上的以太网通信、RS-232/485串口通信、Modbus Plus通信、USB通信等外，还专门提供了一系列的通信模块，包括以太网通信模块、S908RIO通信模块、Modbus通信模块、Modbus Plus通信模块、AS-I通信模块、PYofibus DP通信模块等。    Modicon Quantum系列PLC还提供多种专用功能模块：    (1)本质安全输入／输出模块    采用本质安全技术，通过给危险区域电路提供较低的电能，避免因火花或过热而引燃危险区域内的挥发性气体，适用于含易燃、易爆、危险性气体的危险场合。    (2)高速计数模块    提供2种高速技术模块，用于增量编码器，通道数分别是5通道和2通道，支持计数器频率分别可达100kHz和500kHz，分别支持8路和4路输出，数据格式能够支持16位和32位。    (3)锁存／中断模块    提供一种适用于时间要求极为苛刻的应用的多用途、高性能模块。该模块具有16个可独立编程的DC 24V数字量输入通道，支持IMOD中断处理模式、自动锁存／清除锁存模式和高速输入模式3种工作方式。    (4)精确时间标记(SOE)模块    Quantum是一种专门为精确的标记事件发生时间而设计的高性能时间标记模块。该模块直接连接GPS时钟，对时精度可达纳秒级，可以输入32路数字量，每路输入的时间标记精度可严格达到1ms，模块本地存储事件的年、月、日、小时、分钟、秒、毫秒信息，每模块最多可存储4096个事件，该模块还具有防噪声、防抖动功能，能进行信号的调整，以避免时间的误差。    (5)涂敷涂层模块    为保证控制系统能够在含化学雾气、有机溶剂、粉尘、潮湿、霉变的腐蚀性环境中正常使用，Quantum系列的绝大部分模块和背板都能够提供满足多种严格标准和认证的涂敷涂层产品。    Modicon Quantum系列PLC的主要模块如图2-6所示。

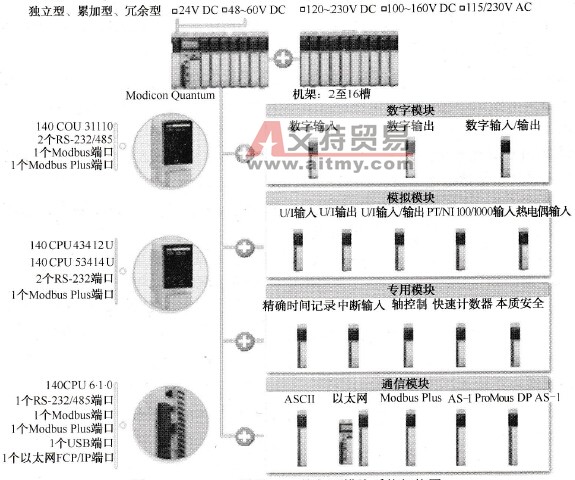

    图2-6    Quantum系列PLC的主要模块系统架构图
