Modicon Quantum系列PLC的底板简介

    Modicon Quantum根据不同的应用环境和控制条件，选用不同的型号和数量的模块，并将这些模块安装在同一个或多个机架上。Modicon Quantum模块易于安装到工业标准的机箱或底板上。底板所提供的控制信号可将电源分配到各个模块中。    Modicon Quantum有2、3、4、6、10、16槽等6种不同型号的底板，均采用钢板结构，螺钉固紧，高速背板总线技术，速率恒定。支持Quantum系列的所有模块的底板槽位是通用的，也就是说任意模块都能插到这些槽位内，因此，安装调试方便，支持所有模板的带电热插拔，不会造成系统或模块的损坏，且方便维护。绝大部分的Quantum模块都能插到Quantum底板的每一槽位内。通常最好将电源模块插放在最外边的槽位处，这样散热效果最佳。但是，Quantum系统对槽位没有特殊要求，其模块限制仅针对模块电源容量和寻址空间。任何一个型号的底板都能够用于Quantum支持的3种结构（带本地I/O的独立系统、远程I/O及分布式I/O）中使用。    底板外形如图2-41所示。

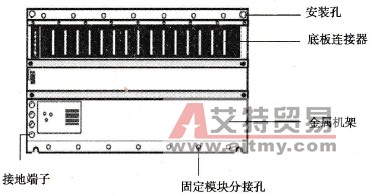

    图2-41    底板外形示意图    安排底板槽位尺寸如图2-42所示。

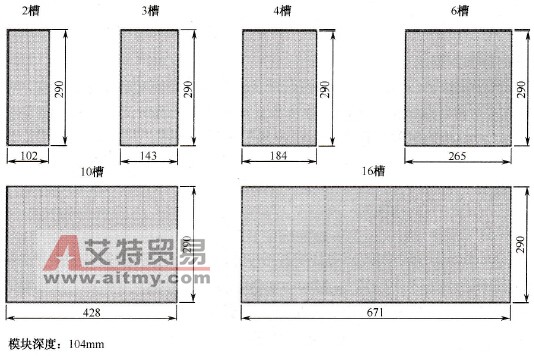

    图2-42    底板槽位尺寸图
