施耐德Unity的模拟量输入模块

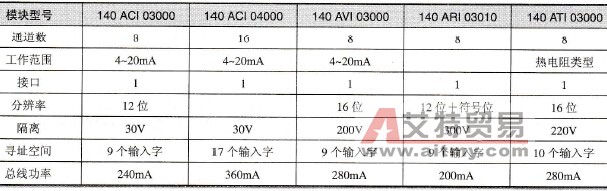

    Modicon Quantum的模拟量输入模块和数字量输入模块一样，也包括很多种类和规格，其主要技术参数如表2-16所示。    表2-16    模拟量输入模块的主要技术参数
    模拟输入配线通常有以下要求：    (1)使用屏蔽双绞线，但不连接屏蔽层；    (2)当不使用输入时，将Vin和COM端短接；    (3)模拟信号线与电源线（高压线、AC电源线等）隔离；    (4)当电源线上有干扰时，在输入部分和电源单元之间安装一个滤波器；    (5)确认正确的接线后，首先给CPU单元上电，然后再给负载上电。断电时先断负载的电源，再断CPU的电源。    这里以模拟量输入模块ACI 04000为例进行简单介绍。该模块的输入点数为16点，可以是16个差分输入通道，或者是16个外部输入接成单端，输入阻抗额定为250MΩ。其输入接线图如图2-39所示。    为了避免没有使用的输入端误点亮LED，通常应将不使用的通道配置为0～25mA之间。将所有没有使用的通道，按电压接线方式把4个input(+)输入连接在一起后和已用通道的最后一个通道的对应input(+)输入连接，input（-）输入用相同的处理方法。通道与通道之间的最大工作电压不得超过DC 30V。

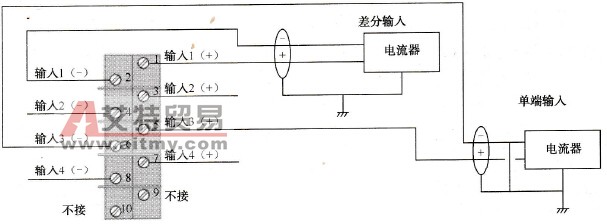

    图2-39    模拟量模块ACI 04000的输入接线图
