Modicon Quantum系列PLC的性能参数

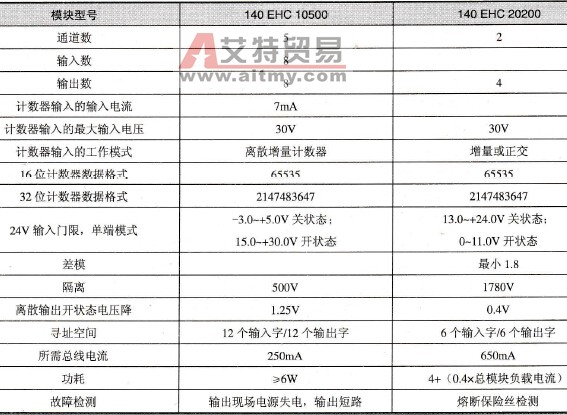

    Modicon Quantum的高速计数器模块有2个型号，其主要技术参数如表2-23所示。    表2-23    高速计数器模块的主要技术参数
    (1) EHC10500模块    EHC 10500模块是一个5通道计数器，通道可以配置为4种工作模式。该模块最适合用于对DC SV时最高100kHz或DC 24V时20kHz的脉冲进行增量高速计数。通道可设置工作模式如下：    ●32位事件计数器，可用于任意或所有通道，可设置为规定的锁存模式或定时输出模式；    ●1个32位差分计数器，采用2个通道／功能，每个通道之间的读数差别被报告给CPU。    一个模块可设置为处理2个差分计数器，2个通道／功能；    ●16位重复计数器，可用于任意或所有通道，计数器在达到一个给定值后将重复计数；    ●32位速率计数器，可用于任意或所有通道，速率采样于一段时间间隔，可指定为1s或100ms。    计数器还包括8个输出，每个输出可由一个给定值触发，或在向上／向下计数操作过程中通过一个比给定值优先的可编程计数器来触发。每个输出可按以下方式配置：    ●输出在达到给定值时打开；    ●输出在达到终端计数时打开；    ●输出在达到终端计数一段规定时间后打开，该时间范围最长可达16383ms。    (2) EHC 20200模块    EHC 20200模块是一个2通道计数器。该模块最适合用于最高500kHz的高速计数应用，或需要正交计数器接口的应用。通道可设置工作模式如下：    ●16位计数器，可用于1个或2个通道，具有2个输出，可设置为增量模式或正交模式；    ●16位计数器，可用于1个或2个通道，没有输出，可设置为增量模式或正交模式；    ●32位计数器，采用2个通道，具有2个输出，可设置为增量模式或正交模式；    ●32位计数器，可用于1个或2个通道，没有输出，可设置为增量模式或正交模式。    当计数器配置有输出时，每个输出可由一个给定值触发，或在向上计数／向下计数操作过程中通过一个比给定值优先的可编程计数器来触发。每个输出可按以下方式配置：    ●输出在达到给定值时锁存；    ●输出在达到终端计数时锁存；    ●输出在达到给定值时启动定时输出，该时间范围最长可达16383ms（4个可能输出中只有一个输出可配置为此模式）；    ●输出在达到终端计数时启动定时输出，该时间范围最长可达16383ms（4个可能输出中只有一个输出可配置为此模式）。
