施耐德Unity的直流电流和继电器输出模块

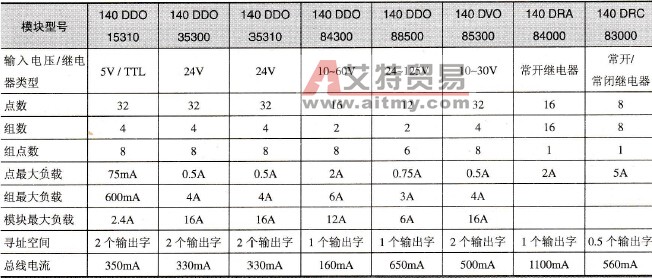

    直流电流和继电器输出模块的主要技术参数如表2-13所示。    表2-13    直流电流和继电器输出模块的主要技术参数
    这里，以直流电流输出模块DDO 35300为例，进行简单介绍。该模块的输入电压为24V，总共输入点数为32点，其实物外形如图2-31所示。
    图2-31    直流电流输出模块DDO 35300实物图    该模块每点的“关”状态漏电流为0.4mA，每点的最大浪涌电流为5A，最大负载电容为50μF。从“关”状态到“开”状态的最大响应时间为1ms，从“开”状态到“关”状态的最大响应时间同样为1ms。其输出保护为瞬态电压抑制，最大功耗为1.75W+(0.4V×总模块负载电流)W。
