施耐德Unity的分布式l/O通信模块

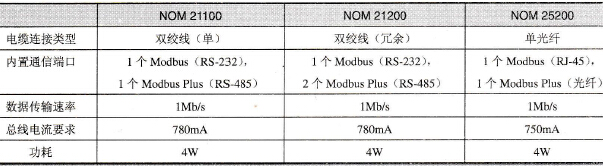

    Quantum分布式I/O主站通信模块的主要技术参数如表2-21所示。    表2-21    Quantum分布式I/O主站通信模块的主要技术参数

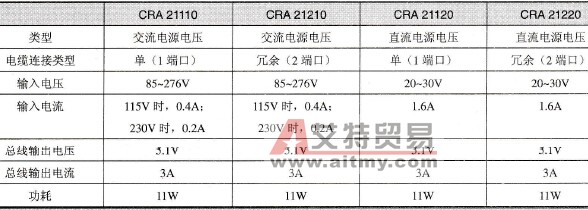

    Quantum分布式I/O分站通信模块的主要技术参数如表2-22所示：    表2-22    Quantum分布式I/O分站通信模块的主要技术参数
    Quantum分布式I/O (DIO)结构基于Modbus Plus技术，传输介质为双绞线，配置时应注意：每个DIO网络，如果不带中继器，可接31个DIO分站，采用中继器，可接63个DIO分站。其每个DIO分站，输入最多可以有30个字，输出最多可以有32个字。此字数限制包括了离散量和模拟量。DIO不带中继器的传输距离为457m，如果使用光纤中继器，DIO网络总长能到12km，两节点间距离能达到3km。Quantum热备冗余系统不支持DIO结构。
