施耐德Unity的直流输入模块

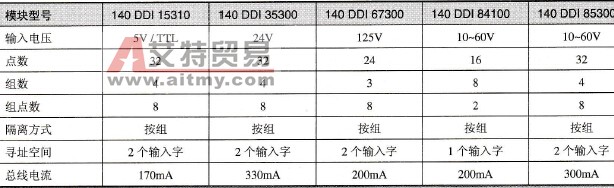

    该直流输入模块用于连接标准开关等设备，把从过程发送来的外部数字信号电平转换成PLC内部信号电平，内部设置了光隔离电路。    该类模块输入点数分为16点、24点、32点等类型。其主要技术参数如表2-11所示。    表2-11    直流输入模块的主要技术参数
    这里以直流输入模块DDI 35300为例，作简单介绍。该模块的输入电压为24V，总共输入点数为32点，其实物外形如图2-28所示。    该模块的内阻为2.5kΩ，从“关”状态到“开”状态的最大响应时间为1000ms，从“开”状态到“关”状态的最大响应时间同样为1000ms。其功耗为1.7W+（0.36V×通点数电流）W。    其第1组输入的接线图如图2-29所示，另外3组与此相同。
    图2-28    直流输入模块DDI35300实物图

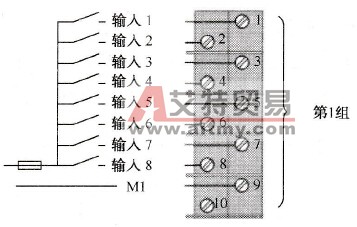

    图2-29    直流输入模块DDI 35300的输入接线图
