施耐德Unity外接开关量信号和PLC输入电路的连接

    PLC外接的输入信号，除了像一些干节点信号外，现在一些传感器还提供NPN和PNP集电极开路输出信号。干节点和PLC输入模块的连接比较简单。但对于不同的PLC输入电路，是使用NPN输入还是PNP输入是不同的。    NPN和PNP输出电路的形式分别如图2-24和图2-25所示。

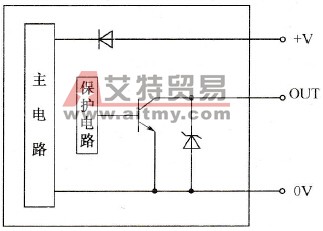

    图2-24    NPN集电极开路输出
    图2-25    PNP集电极开路输出    从图2-24和图2-25可以看出，NPN集电极开路输出电路的输出OUT端通过开关管和0V连接，当传感器动作时，开关管饱和导通，OUT端和0V相通，输出0V低电平信号。PNP集电极开路输出电路的输出OUT端通过开关管和+V连接，当传感器动作时，开关管饱和导通，OUT端和+V相通，输出+V高电平信号。    由以上分析可知，NPN集电极开路输出为0V，当输出OUT端和PLC输入相连时，电流从PLC的输入端流出，从PLC的公共端流入，即为PLC的漏型电路形式，即：NPN集电极开路输出只能接漏型或混合式输入电路形式的PLC，连接图如图2-26所示：

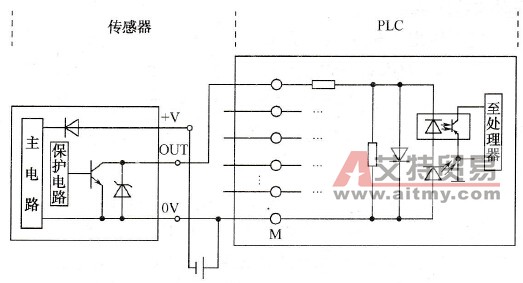

    图2-26    NPN集电极开路输出与PLC的连接    PNP集电极开路输出为+V高电平，当输出OUT端和PLC输入相连时，电流从PLC的输入端流入，从PLC的公共端流出，此即为PLC的源型电路的形式，即：PNP集电极开路输出只能接源型或混合型输入电路形式的PLC，连接图如图2-27所示：

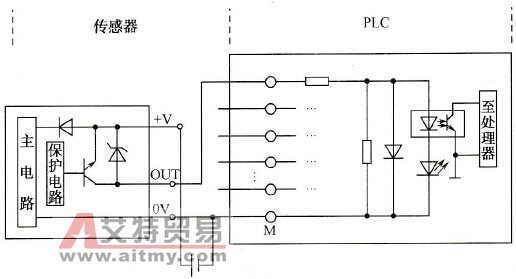

    图2-27    PNP集电极开路输出与PLC的连接
