施耐德Unity的冗余型电源模块简介

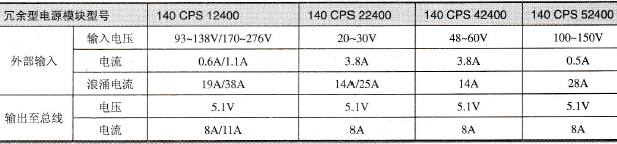

    冗余型电源模块适用于那些系统工作需要不间断电源（冗余电源）的系统配置。电源冗余需要有2个冗余电源模块在同一机架。根据型号的不同而不同，可以为Quantum底板提供8A或11A电流。在高可靠性应用中，使用2个冗余型电源模块为底板提供8A或11A冗余电流（根据型号的不同而不同）。当其中一个电源模块坏了，另一个状态正常的电源模块能维持必要的供电，从而使底板的运行和现有的通信不受影响。每个冗余型电源模块上都有一个状态位，并被CPU上的应用程序或上位管理系统监视，以便于快速对电源模块的故障进行反应。    如果在配置冗余型电源模块时需要另加电源，可在底板上加入第3个冗余电源模块，将冗余电流能力提高到16A或20A（根据型号的不同而不同）。如果3个电源模块中的1个坏了，另外2个状态正常的电源模块将转换成标准冗余方式，为底板提供8A或11A的冗余电流（根据型号的不同而不同）。    冗余型电源模块可提供交流115/230V、直流24V、直流48/60V和直流125V电源电压。    底板中，只允许使用一个适合的电源，不得将电源组合使用。    冗余型电源模块的主要技术特性如表2-10所示。    表2-10    冗余型电源模块的主要技术参数

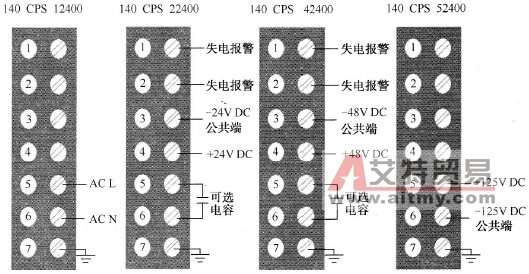

    冗余型电源模块的外部接线如图2-18所示。
    图2-18    冗余型电源模块外部接线图    使用无源触点的输入时，PLC内部的24V电源通过输入器件向输入端提供每点7mA的电流。    每种型号的PLC输入点数量是有确定的，每一个没有使用的输入点，不消耗电能。
