施耐德Unity的累加型电源模块简介

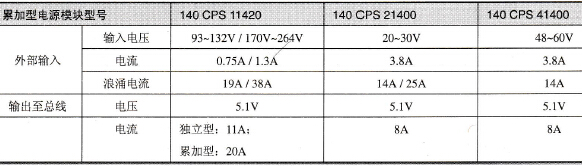

    如果一个机架安装一个电源模块电量不够时，可再安装一个可累加型电源模块。累加型电源模块为Quantum底板提供8A或11A电流（根据型号的不同而不同），既可以作为独立型电源模块使用，也可以作为累加型电源模块使用。当在同一底板上组合使用2个累加型电源模块时，它们自动按累加型方式运行，为底板提供16A或20A的电流。累加型电源模块工作方式中，2个电源模块必须型号一致，并将一个模块放在底板的最左边槽位处，将另一个放在最右边的槽位处，这样模块的使用时间最长。如果2个电源模块中的一个坏了，则会引起底板掉电。    如果底板仅使用一个累加型电源模块，则模块按独立型电源模块工作，为底板提供8A或11A的电流（根据型号的不同而不同）。    累加型电源模块可提供交流115/230V、直流24V和直流48/60V电源电压。2块11A可累加型电源模块可提供高达20A的电源。    累加型电源模块的主要技术特性如表2-9所示。    表2-9    累加型电源模块的主要技术参数

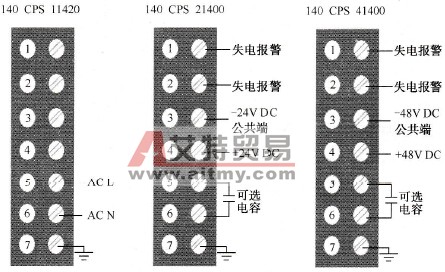

    累加型电源模块的外部接线如图2-16所示。

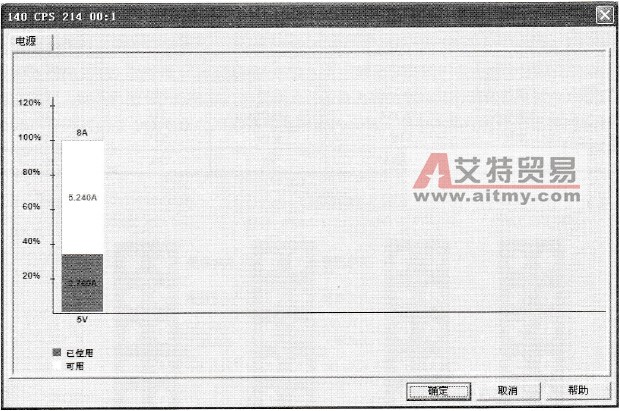

    图2-16    累加型电源模块外部接线图    在Unity Pro中，选中电源模块，单击右键，选择“电源预算”，可以查看电源模块的耗电情况，如图2-17所示。
    图2-17    电源预算
