施耐德Unity Pro的布尔数据类型

    有下列两种布尔类型：    ●BOOL类型：只包含数值FALSE (0)或者TRUE (1)：    ●EBOOL (Extended Boolean，扩展布尔)类型：不仅包含数值FALSE (0)或者TRUE，    另外，还包含关于对上升沿或下降沿以及强制进行管理的信息。    BOOL类型数据占1个内存字节，但是其数值只存储在1位中，可以通过含有相关字节偏移的地址对该类数据进行访问。    如果相关的位是从字中提取的，可以通过1个包含以下信息的地址对其进行访问：    ●相关字节的偏移；    ●定义它在字中的位置的次序信息。    BOOL类型数据的地址设定过程如图3-5所示。    EBOOL类型数据占1个内存字节。在对EBOOL类型数据进行操作时，必须包含的3位：当前状态的位(V)、以前状态的位(H)、强制状态的位(F)。    可以通过给定相关字节偏移的地址来访问该类数据，如图3-6所示。
    图3-5    BOOL数据类型地址设定

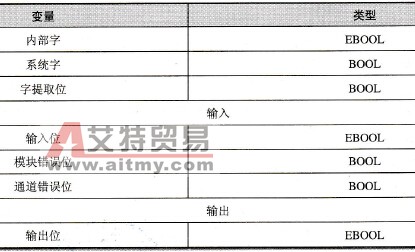

    图3-6    EBOOL数据类型地址设定    属于布尔类型的PLC变量主要包括如表3-2所示的类型。    表3-2    属于布尔类型的PLC变量
    BOOL和EBOOL之间具有兼容性，可以在这两种变量之间进行数值复制操作和地址复制操作。
