施耐德Unity Pro的基本数学运算指令

来源：艾特贸易2017-06-04

简介(1) 加法指令 (ADD) 加法指令 ( ADD) 将输入值相加，并输出结果。所有输入值和输出值的数据类型必须是一致的。 FBD 的表示形式如图 3-52 所示。图 3-52 ADD 指令图 3-52 中，输入参数 Value

    (1)加法指令(ADD)    加法指令( ADD)将输入值相加，并输出结果。所有输入值和输出值的数据类型必须是一致的。FBD的表示形式如图3-52所示。
ADD指令     图3-52    ADD指令    图3-52中，输入参数Value1和Value2表示两个加数。    (2)减法指令(SUB)    减法指令(SUB)从Value1的值中减去Value2的值，并输出结果。所有输入值和输出值的数据类型必须是一致的。FBD的表示形式如图3-53所示。

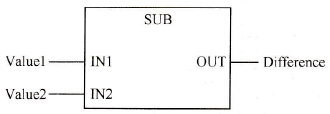

SUB指令     图3-53    SUB指令    图3-53中，输入参数Value1是被减数，输入参数Value2是减数。    (3)乘法指令(MUL)    乘法指令( MUL)将输入值相乘，并将结果传给输出。所有输入值和输出值的数据类型必须是一致的。FBD的表示形式如图3-54所示。

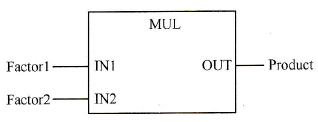

MUL指令     图3-54    MUL指令    图3-54中，输入参数Factor1和Factor2表示两个乘数；输出参数Product表示乘积。    (4)除法指令(DIV)    除法指令( DIV)将输入值Dividend除以Divisor的值，并将结果传给输出。所有输入值和输出值的数据类型必须是一致的。FBD的表示形式如图3-55所示。

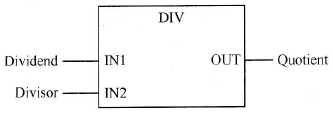

DIV指令     图3-55    DIV指令    图3-55中，输入参数Dividend是被除数；输入参数Divisor是除数；输出参数Quotient是商。    (5)正弦函数指令(SIN)    正弦函数指令( SIN)用于计算角度的正弦值。FBD的表示形式如图3-56昕示。

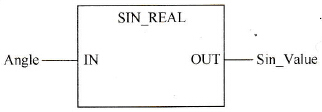

SIN指令     图3-56    SIN指令    图3-56中，输入参数Angle是以弧度表示的角度，是REAL类型；输出参数Sin_Value是角度Angle的正弦值，是REAL类型；正弦函数调用可用SIN_REAL执行。    (6)余弦函数指令(COS)    余弦函数指令(COS)用于计算角度的余弦值。FBD的表示形式如图3-57所示。

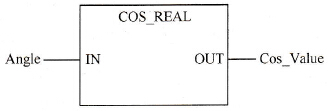

COS指令     图3-57    COS指令    图3-57中，输入参数Angle是以弧度表示的角度，是REAL类型；输出参数Cos_Value是角度Angle的余弦值，是REAL类型；余弦函数调用可用COS_REAL执行。
