施耐德Unity Pro的比较指令

来源：艾特贸易2017-06-04

简介(1) 等于 (EQ) 等于指令 (EQ) 检查各个输入是否相等。如果所有输入都相等，则输出为 1 ；否则输出为 0 。所有输入值的数据类型必须一致。输入值最多可以达到 32 个。 FBD 的表示形式如图

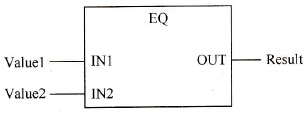

    (1)等于(EQ)    等于指令(EQ)检查各个输入是否相等。如果所有输入都相等，则输出为“1”；否则输出为“0”。所有输入值的数据类型必须一致。输入值最多可以达到32个。FBD的表示形式如图3-43所示。

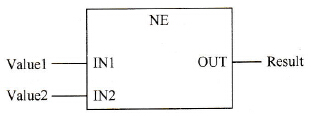

EQ指令     图3-43    EQ指令    图3-43中，输入参数Value1、Value2表示要进行比较的输入值。输出参数Result的类型为BOOL型。    (2)不等于(NE)    不等于指令(NE)检查各个输入是否不相等。如果所有输入不相等，则输出为“1”；否则输出为“0”。所有输入值的数据类型必须一致。输入值最多可以达到32个。FBD的表示形式如图3-44所示。

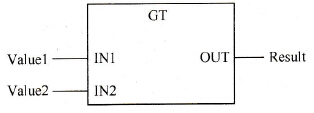

NE指令     图3-44    NE指令    图3-44中，输入参数Value1、Value2表示要进行比较的输入值。输出参数Result的类型为BOOL型。    (3)大于(GT)    大于指令(GT)检查连续输入的数值是否为递减序列。如果连续输入的数值是递减序列，则输出为“1”；否则输出为“0”。所有输入值的数据类型必须一致。输入值最多可以达到32个。FBD的表示形式如图3-45所示。

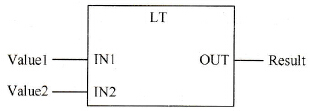

GT指令     图3-45    GT指令    图3-45中，输入参数Value1、Value2表示要进行比较的输入值。输出参数Result的类型为BOOL型。    (4)小于(LT)    小于指令(LT)检查连续输入的数值是否为递增序列。如果连续输入的数值是递增序列，则输出为“1”；否则输出为“0”。所有输入值的数据类型必须一致。输入值最多可以达到32个。FBD的表示形式如图3-46所示。
LT指令     图3-46    LT指令    图3-46中，输入参数Value1、Value2表示要进行比较的输入值。输出参数Result的类型为BOOL型。
