施耐德Unity Pro的移位指令

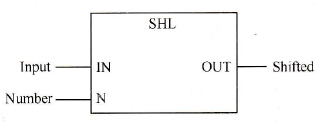

    移位指令不同于装载、传送、移动指令，是对存储器本身内容进行调整，操作对象是同一个存储器。而装载、传送、移动指令是在存储器之间作内容交换，操作对象是两个不同的存储器。    (1)左移位指令SHL    左移位指令SHL将IN输入处的值左移Ⅳ位，在右侧填充零。IN输入和OUT输出的数据类型必须一致。FBD的表示形式如图3-39所示。

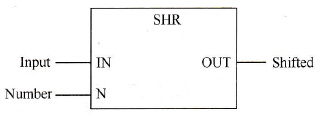

    图3-39    左移位SHL指令    图3-39中，输入参数Input的类型可以为BOOL、BYTE、WORD、DWORD，表示要移位的输入值。输入参数Number的类型为UINT，表示移位的位数。输出参数Shifted的类型可以为BOOL、BYTE、WORD、DWORD，表示已经移位的输出值。    (2)右移位指令SHR    右移位指令SHR将IN输入处的值右移Ⅳ位，在左侧填充零。1N输入和OUT输出的数据类型必须一致。FBD的表示形式如图3-40所示。

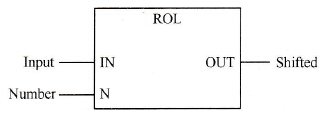

    图3-40    右移位SHR指令    图3-40中，输入参数Input的类型可以为BOOL、BYTE、WORD、DWORD，表示要移位的输入值。输入参数Number的类型为UINT，表示移位的位数。输出参数Shifted的类型可以为BOOL、BYTE、WORD、DWORD，表示已经移位的输出值。    (3)左循环移位指令ROL    左循环移位指令ROL将IN输入处的值以循环方式左移N位，在右侧填充零。IN输入和OUT输出的数据类型必须一致。FBD的表示形式如图3-41所示。

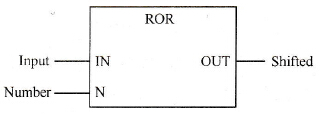

    图3-41    左循环移位ROL指令    图3-41中，输入参数Input的类型可以为BOOL、BYTE、WORD、DWORD，表示要移位的输入值。输入参数Number的类型为UINT，表示移位的位数。输出参数Shifted的类型可以为BOOL、BYTE、WORD、DWORD，表示已经移位的输出值。    (4)右循环移位指令ROR    右循环移位指令ROR将IN输入处的值以循环方式右移Ⅳ位，在左侧填充“0”。IN输入和OUT输出的数据类型必须一致。FBD的表示形式如图342所示。
    图3-42    右循环移位ROR指令    图3-42中，输入参数Input的类型可以为BOOL、BYTE，WORD、DWORD，表示要移位的输入值。输入参数Number的类型为UINT，表示移位的位数。输出参数Shifted的类型可以为BOOL、BYTE、WORD、DWORD，表示已经移位的输出值。
