施耐德Unity Pro的RS触发器和SR触发器

    触发器的输出状态不仅取决于当时的输入状态，而且还与原来状态有关，有2种类型的触发器：RS触发器和SR触发器。    (1) RS触发器    RS触发器是“置位优先”型触发器，当R和S输入型号同时为1状态时，触发器输出为置位状态。    如图3-33 (a)所示，R输入I0.4为“1”且S输入I0.6为“0”，RS触发器被复位，M0.0与Q4.1均为“0”状态。如果S输入I0.6为“1”且R输入I0.4为“0”，则被置位，M0.0与Q4.1均为“1”状态。如果两个输入信号的状态均为“1”，因为先执行复位指令，后执行置位指令，执行完后RS触发器被置位，M0.0与Q4.1均为“1”状态。    (2) SR触发器    SR触发器是“复位优先”型触发器，当R和S输入型号同时为“1”状态时，触发器输出为复位状态。    如图3-33 (b)所示，S输入I0.2为“1”且R输入I0.5为“0”，SR触发器被置位，M0.1与Q4.3均为“1”状态。如果R输入I0.5为“1”且S输入I0.2为“0”，则触发器被复位，M0.1与Q4.3均为“0”状态。如果两个输入均为“1”，因为先执行置位指令，后执行复位指令，执行完后SR触发器被复位，M0.1与Q4.3均为“0”状态。

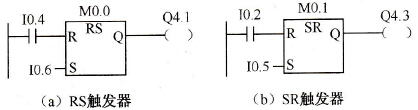

    图3-33    RS触发器与SR触发器
